| Adedi: | 50 PARÇA |
| fiyat: | negotiable |
| Standart ambalaj: | ihracat paketi |
| Teslim süresi: | onaylandığı gibi |
| Ödeme yöntemi: | L / C, T / T, Western Union, Paypal |
| Tedarik kapasitesi: | 1000 PCS/AY |
■Uygulamalar

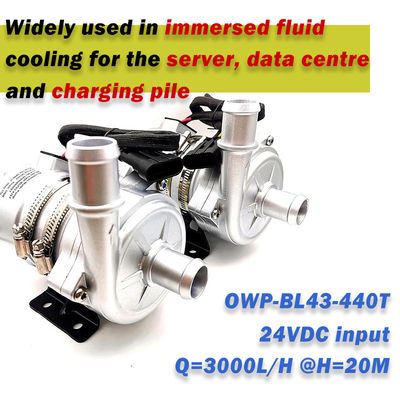

Enerji depolama ısıtma yönetim sistemi, sıvı soğutulmuş şarj yığını, veri merkezinin daldırılmış soğutma dolaşım sistemi ve diğer ısıtma ve soğutma dolaşım sisteminde yaygın olarak kullanılır.
■Özellikleri
◆Merkezkaç pompası
◆Manyetik kuvvet aktarımı
◆Yüksek verimli fırçasız DC motoru, düşük güç tüketimi, yüksek verimlilik, uzun kullanım ömrü.
◆Yapım sıcaklık aralığı geniş
◆PWM sinyal hızı kontrolü
◆Diagnostik sinyal çıkışı
◆Sonsuz akış kontrolü ile
◆Dönüş polarite koruması
◆Kuru sürüş koruması
◆Aşırı voltaj, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması
■ Sürücü cihazı (motoru da dahil)
Sürücü rotor: PPS plastik kapsüllü mıknatıs
Vuruşlar ve fındıklar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motoru
Motor tel çerçevesi:PPA+GF
Pompa kaplaması: Kum püskürtme ve anodizasyon + PE toz kaplama ile mat dökme alüminyum kağıdı.
Sıvı kol: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Bağlantı modeli: AMPHENOL C-ATP04-4P-PD01NFK (birleştirilmiş fiş: AMPHENOL C-ATP06-4S-RD01NFK)
Fırça çapı:25mm (1 inç)
■Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa başı kağıdı: Alüminyum alaşımları
Sürücü: PPS+GF
Kalkan boşluğu: PPS+GF
Çubuk kağıdı: karborundum kompozit malzemeler
Çubuk: paslanmaz çelik ((3CR14) çubuk
Mıknatıs koru: PPS plastik kapsül
Mühür halkaları: EPDM
EMC: Sınıf 3
Gürültü:≤61dB
■Montaj talimatı
OWP-BL43-440T serisi pompaları, önceden doldurulmasını gerektiren santrifugal pompalardır.
Sistemin en düşük konumuna yerleştirilen pompa, döngünün her zaman sıvıya batırılmasını sağlamak için ya da pompanın güç açılmadan önce önceden doldurulmasını sağlar.
1: Pompa kuru çalıştırılmamalıdır, 15 dakika kuru çalıştırılabilir olsa bile (15 dakika kuru çalıştırıldıktan sonra otomatik olarak durur), kuru çalıştırma gürültü yapar,aynı zamanda şaft ve şaft kolunun aşınmasını artırır.
2Pompa girişini bağlayan önerilen çaplı boruyu kullanın, eğer daha küçük çaplı bir hortum pompa girişini kullanıyorsanız, pompadaki negatif basınç nedeniyle,Dış havanın boru hattından pompa girmesi daha kolaydır., bu pompa performansının bozulmasına neden olur ve hava kabarcıkları pompa hasar verir.
3: Pompa giriş yönünden bakıldığında, döngü saat yönünde döner (çıkış kapısındaki ok'a bakın).
4: Pompa dikey veya yatay olarak monte edilebilir (Şekil 1'e bakın). Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.
5:Kütsü çalışmayı önlemek için (hava rotorda sıkışır),su pompasının çıkış portu dikey veya rotorun üst kısmında olmalıdır (Şekil 1'e bakın).
6: Bağlı boru dikey olarak monte edilmelidir (veya 20cm'de dirseği bulunmamalıdır) havanın kolayca boşaltılmasını sağlamak için, çıkış borusu 90 derece dirseğinden daha az kullanılmamalıdır (Şekil 2'ye bakın).
7Deniz suyu veya büyük tahıl kirlilik sıvısı olan diğer ağır kirlilikleri sıvı ortam olarak kullanamazsınız.
Şekil 1 Şekil 2
■Sıcaklık parametresi
Orta derecede sıvı sıcaklığı: -40°C - +85°C (-40°F - + 185°F) Çalışma ortam sıcaklığı: -40°C - +120°C (-40°F - +248°F) Depolama sıcaklığı: -40°C - +70°C (-40°F - +158°F)
(100 °C'ye kadar, ancak kullanım ömrünü kısaltacaktır)
■Sistem basıncı
-0,2 ila 3,0 bar 100 °C ((212 °F). Hizmet ömrü, nominal voltaj ve 36 °C ((86 °F) ortam sıcaklığına dayanarak 20.000 saatten fazladır.
■Tensiyon aralığı
24V'lik nominal su pompası, 18V - 32V çalışma aralığı
Motor geniş bir gerilim ve sıcaklık aralığında kullanılabilse de, aşırı veya düşük gerilim ve sıcaklık motorun kullanım ömrünü etkileyecektir.Pompa çevreye ısı radyasyonuna maruz kalmamalıdır..
Orta sıvı: sıvı karışım (% 60'tan az glikoli olan su)
■Dikkat
1.İş ortamı sıcaklığı:-40°C-120°C, kurulum sırasında üç elemanlı katalitik, gaz boşaltma boru sistemi ve motorun yakınından kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamak.
2Su pompasının kurulum yeri, pompanın kullanım ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
3. Lütfen tozlu ortamdan uzak pompa kullanın, toz hizmet ömrünü azaltmak için zararlıdır
4Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmaktan ve döngüden uzak durun.
■Performans parametresi
■Yabancı boyut
|
|
