SPWM Kapalı Döngü Pompa Çim Biçme Makinesi Bldc Fan Sürücüsü Ic

3 fazlı fırçasız dc motor kontrolü IC JY01

JY01 özellikleri

JY01, Hall sensör BLDC motora veya sensörsüz BLDC motora uygulanan fırçasız DC motor sürücüsü için özel tasarlanmış kontrol IC'sidir, uygulaması kolaydır, çevresel devre basittir, düşük maliyetlidir, düşük gürültülü SPWM sürücü modu, yüksek verimlilik, istikrarlı kalite ve profesyonel teknik destek, JY01 birçok elektronik mühendisi tarafından hızlı bir şekilde onaylandı.

JY01, aşağıdakiler gibi birçok alanda yaygın olarak kullanılmaktadır:
fırçasız DC fan, fırçasız DC pompa, çim biçme makinesi, scooter, dengeli araba, robot, bilimsel alet ve ekipmanlar, otomatik yakıt pompası, elektrikli camlar, elektrikli koltuk ayarı, klima fanı, elektrikli dikiz aynası ayarı gibi ev aletleri gibi elektrikli süpürgeler, klima, sıhhi tesisat ekipmanları, son teknoloji çocuk oyuncakları, model uçaklar, model arabalar, model vb .;Ayrıca taşlama makineleri, el matkapları, gravür makineleri, elektrikli tornavidalar vb. Gibi el aletlerinde yaygın olarak kullanılmaktadır.


2: Özellikler

Çalışma voltajı: 4,5 v-5,5 V.

Çalışma sıcaklığı: -40-85 ℃
Sürüş modu: SPWM
Daul sürüş modu: Hall sensörlü veya sensörsüz
Uyarlanabilir motor: salon motoru / salon motoru yok.
Direksiyon kontrolü: pozitif / negatif
Yumuşak ters çevirme: Evet
Hız sinyali: Evet
Aşırı yük koruması: Evet
Mevcut kapalı döngü: Evet
Sabit akım sürücüsü: Evet
Engelleme koruması: Evet
Yumuşak başlangıç: evet
Özel teknoloji: JYKJ tam koşullu güvenlik başlatma işlevi
Hız ayarı: doğrusal
Yumuşak başlangıç ​​süresi: 1 S, 3 S, 10S isteğe bağlı

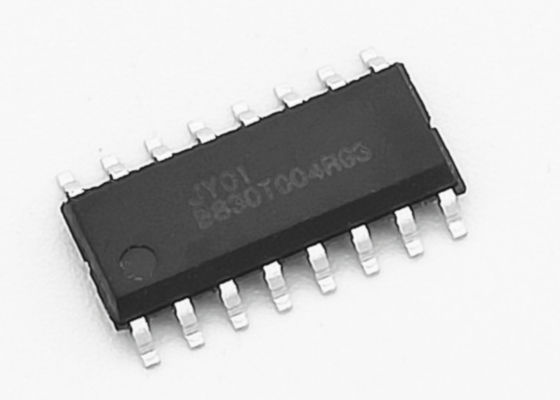

SOP16 paketleme

JY01 orta güçlü Hall ve sensörsüz fırçadan oluşur
kontrol panosu, 6 adet TO-220 yüksek güçlü MOSFET m paketi
PCB'nin arkası, aralıktaki VCC kontrol panosu voltajı
20A'ya kadar maksimum çalışma akımı (artı uygun ısıtma
DC brushle gibi devreler başarıyla kullanılmıştır
fırçasız DC motor pompası, scooter motoru, el cihazları, vb.
N + N çerçeve uygulamaları, yüksek hacimli gereksinimleri karşılayabilir
akım, bu nedenle birçok DC fırçasız motor kontrolünde yaygın olarak kullanılmaktadır.
daha yüksek çalışma voltajı veya daha yüksek çalışma akımı.Bu devre ar
olgun devreler.Yüksek stabilite sayesinde devre, kolay üretim ve
maliyetler düşüktür ve modüler üretim için kolaylaştırılabilir


JY01, Hall veya sensörsüz fırçasız DC motor için entegre 2'si 1 arada kontrol IC'dir, bu da çok kolay
Kullanımda ise devre tasarımı ve uygulamasından önce lütfen dikkat ediniz.
1: Hall sensörü motor sürücüsü için JY01, Pin 1'i Vss'e bağlayın veya güç açıkken 5V'yi bağlayın, JY01 Hall yolu olarak sürecek.
2: Sensörsüz motor sürücüsü için JY01, Pin 1'e 0.1V -4V teklif edin, JY01 Sensörsüz yol olarak sürecek.
Pin 1 çok işlevli bir pindir, üç çalışma durumu vardır:
1: Güç açıldığında uygulama ayarlarında JY01.
2: Bu pin, Hall yolu altında bir Etkinleştirme kontrol pimidir, Yüksek seviyeli voltaj normal sürücüdür, Düşük seviyeli voltaj
yasak sürücü (çıktı yok)
3: Bu pin, Sensörsüz yol, voltaj aralığı: 0.1V-2V altında Başlangıç ​​tork ayar pimidir.
Lütfen tasarımdan önce JY01'in uygulama durumunu onaylayın.

a) Başlangıç ​​torku ayarı: Başlangıç ​​torku ayarı, sensörsüz motor başlatma için önemlidir,
Başlangıç ​​torku, motor performansıyla ilgilidir.motor çalışmayacak veya çalıştırılması zor
başlangıç ​​torku küçükse, Başlangıç ​​torku çok yüksekse motor sallanacak veya tersine dönecektir.
Motor yüküne göre ilk uygulama hata ayıklaması için aşağıdaki adımları izleyin:
i. 20K potansiyometreyi 0 V ve 5 V'a bağlayın, orta pin JY01 IC I pinine bağlayın.
ii. Güç açıldığında potansiyometreyi 0 V (Başlangıç ​​torku 0) olarak ayarlayın.
iii. 0V ile 5V arasında VR pinine giriş hızı düzenleme sinyali ve motorun çalışıp çalışmadığını kontrol edin
iv.Motor anormal başlayamaz veya başlayamazsa, potansiyometre değerini 0,1 V'a ekleyebilir, ardından
Motor hala çalışmıyorsa Adım iii'yi tekrarlayın, ardından potansiyometrenin 0,2 V / 0,3 V / 0,4 V değerine ekleyin ve
motor çalışana kadar Adım iii'ü tekrarlayın.
v. Motor çalıştırıldığında ters dönerse, Başlangıç ​​torkunun yüksek olduğu anlamına gelir, Başlatma değerini düşürmelidir
normal çalıştırma için tork, Aksi takdirde uzun süre tersine çevirmek motora ve MOSFET'e zarar verir.
b) Aşırı yük koruması ve akım örnekleme direnci ayarı: JY01 mükemmel aşırı yüke sahiptir
koruma fonksiyonu, aşırı yük koruması ve anormal akım koruma fonksiyonu vardır
mevcut örnekleme direnci değeri R doğru ayarlandığında.Pin voltajı ne zaman
0.1V, aşırı yük izleme başlayacak ve Sabit akım durumuna dönecek, sürücü akımı
VR voltajı yükselip alçalmaz ve yük büyürse veya
Bu durumda, JY01 motora sabit sürücü gücü sunmaya devam edecektir.Eğer pin voltajı ise
0.2V veya daha yüksek bir değerle karşılaşırsa, koruma 4.5 μs'de etkinleştirilecektir.
R değeri seçim yöntemi
R değeri formül I = 0.1 / R
I: sabit akımın değeri (birim: Amp)
0.1: JY01 pin voltajıdır
R: akım sınırı direnci (birim: Ohm)
Örneğin: çalışma akımı: 3A, güvenlik sabit akımını akım olduğunda 5A'ya ayarlayın
5A veya daha fazla karşılandığında, program akımı 5A'da tutacaktır.
I = 0.1 / R, R = 0.1 / 5 = 0.02 Ohm, yani Aşırı yük koruması ve akım örnekleme güç direnci
20 mOhm olmalıdır
c) Engelleme koruması: Engelleme koruması etkinleştirilir ve motor çalışmazsa çıkışı durdurur.
3 saniyede normal başlayın, korumadan çıkmak için VR voltajını 0'a düşürün, VR voltajını yükseltin
motoru yeniden başlatmak için.



JY01 IC KULLANIM KILAVUZUNU İNDİRİN
JY01_V3.5_2018-English.pdf
