Fırçasız 12V DC Motor Hız Kontrol Mikrodenetleyici IC

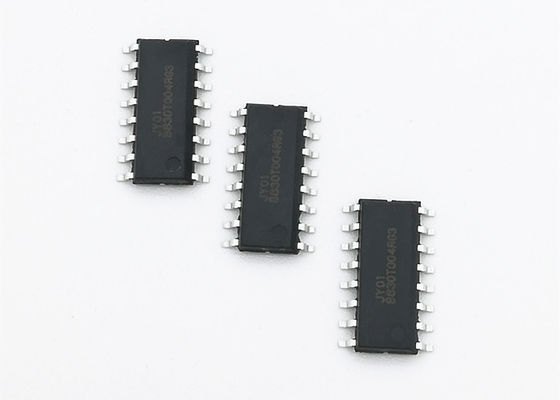

JY02A sensörsüz fırçasız DC motor kontrolörü IC


JY02A, basit çevresel devre, mükemmel işlev, kompakt boyut, basit hata ayıklama (neredeyse hiç hata ayıklama yok), yüksek sürücü verimliliği, esnek uygulama, yaygın uygulama vb.İle sensörsüz fırçasız DC motor için ASIC'dir.
JY02A, program yazma sorununu çözen saf bir donanım uygulaması IC'dir.JY02A, adaptif başlatma devresi, güç dengeleme devresi, Q değeri düzeltme devresi, güç faktörü düzeltme, Faz algılama devresi, çift yönlü işlem kod çözme devresi, kilitli rotor koruma devresi, arka elektromotor kuvvet algılama gibi çeşitli sensörsüz fırçasız DC motor sürücü kontrol devrelerini dahili olarak sağlamlaştırır devre, akım algılama ve kontrol devresi, voltaj algılama ve koruma devresi vb., çok az miktarda harici bileşen ayarından sonra çeşitli sensörsüz fırçasız DC motoru çalıştırabilir, JY02A, çoğu durumda çok önemli olan belirli bir yük başlatma özelliğine sahiptir. uygulamalar.

JY02A, "Y" ve "üçgen" bağlantılı üç fazlı DC fırçasız motora uygulanabilir.
Uygulamalar: süpürme robotları, otomotiv su pompaları, duvara asılı kazan sirkülasyon pompaları, ev hidrofor pompaları, oksijen jeneratörleri, çeşitli fanlar / üfleyiciler, elektrikli tornavidalar, elektrikli perdeler, otomatik kapılar, hidrolik yağ pompaları, yüksek basınçlı hava pompaları, otomotiv klima kompresörleri , DC fırçasız kompresör, AGV arabası, çeşitli doğrusal ve döngü lojistik sıralama ekipmanı, çim biçme makinesi, püskürtücü, su altı pervanesi vb.

Fonksiyonel özellikler:
☆ Çalışma voltajı: 4,5 v-5,5 V. ☆ Çalışma sıcaklığı: -55-125 ℃
☆ Sürüş modu: SPWM ☆ Uyarlanabilir motor: Sensörsüz BLDC motor
☆ Yön kontrolü: CW / CCW ☆ Yumuşak geri vites: Evet
☆ Hız sinyali: Evet ☆ Aşırı yük koruması: Evet
☆ Geçerli kapalı döngü: Evet ☆ Sabit akım sürücüsü: Evet
☆ Engelleme koruması: Evet ☆ Başlangıç ​​tork düzenlemesi: Evet
☆ Yumuşak başlangıç: Evet ☆ Özel teknoloji: JYKJ tam durumda güvenli başlatma işlevi
☆ Hız ayarı: doğrusal ☆ EAI kendi kendine adaptasyon işlevi



JY02A Sürüş modu ve parametreleri:

1: UH / VH / WH fazı üst sürücü PWM çıkışı, UL / VL / WL fazı alt sürücü komütasyon sinyali
çıktı, bu sürücü modu, özellikle donanım maliyetlerini düşürmenin ekonomik bir yoludur.
yüksek gerilim ve yüksek güçlü motor sürücülerinin uygulanması.üst sürücü PWM çıkış modu
alt sürücü PWM çıkış moduna göre daha kolay devre ve daha yüksek kararlılık.
2: JY02A'nın PWM frekansı 13KHz'dir ve bu, yalnızca kapsamlı
verimlilik ve gürültü oranı, aynı zamanda gücü artırır ve güç tüketimini azaltır
sürüş devresinin.Motorun torku, aynı altında 20KHz'den daha yüksek
güç kaynağı.
JY02A'nın Nabzı
BLDC motor geçişi sırasında JY02A'nın bir darbe sinyali çıkardığını lütfen unutmayın.
her seferinde aşama.Motor bir tur döndüğünde JY02A'nın tek darbe üretmediği anlamına gelir.İçin
aşağıdaki şematik diyagramdaki örnek: bir iç rotor, 2 çift kutuplu motor,
motor her tur için 6 kez komütasyon fazına ihtiyaç duyar, bu nedenle JY02A her biri 6 pals çıkarır
motor turu


JY02A KULLANIM KILAVUZUNU İNDİRİN

JY02A_V2_20180530-English.pdf
