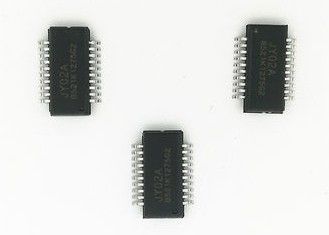

Başlangıç ​​Tork Düzenlemeli SPWM Dc Motor H Köprü Ic Chip
Ürünler

BLDC Sürücü Kartı

BLDC Motor Sürücüsü IC

3 fazlı BLDC motor sürücüsü

Otomotiv Su Pompası

BLDC Santrifüj Fan

BLDC Su Pompası

Fırçasız DC Motor

Elektrikli lineer aktüatör

Döteryum Lamba Güç Kaynağı

Elektrikli Soğutucu Pompa

Elektrik Motorlu Su Pompası

Dondurma soğutma pompası

bldc motor sürücüsü

Özel Pompalar
Bizimle İletişim
amigodeng@czowo.com
+86-18994777701
Şimdi iletişime geçin
Başlangıç ​​Tork Düzenlemeli SPWM Dc Motor H Köprü Ic Chip
  • Adı

Başlangıç ​​Tork Düzenlemeli SPWM Dc Motor H Köprü Ic Chip

Adedi: 1 Takım
fiyat: Pazarlık edilebilir
Standart ambalaj: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme yöntemi: / T, L / C, PayPal
Tedarik kapasitesi: 1000sets / gün
Ayrıntılı Bilgiler
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
JUYI
Model numarası
JY02A
Çalışma Gerilimi:
4,5 v-5,5 V.
Çalışma sıcaklığı:
-55-125 ℃
Sürüş modu:
SPWM
Uyarlanabilir motor:
sensörsüz motor
Uygulama:
süpürme robotları
renk:
Siyah
Vurgulamak:

h köprü motor sürücü çipi

,

h köprü çipi

,

h köprü ic çipi

Ürün Tanımı



JY02A Engelleme Koruması, Başlangıç ​​Torku Düzenleme Fonksiyonlu Fırçasız DC Motor Sürücüsü IC

JY02A
Sensörsüz fırçasız DC motor kontrol IC
(JY02A standart formu)
Sürüm: V2.0 Tarih: 20180530


JY02A, program yazma sorununu çözen saf bir donanım uygulaması IC'dir.JY02A, adaptif başlatma devresi, güç dengeleme devresi, Q değeri düzeltme devresi, güç faktörü düzeltme, Faz algılama devresi, çift yönlü işlem kod çözme devresi, kilitli rotor koruma devresi, arka elektromotor kuvvet algılama gibi çeşitli sensörsüz fırçasız DC motor sürücü kontrol devrelerini dahili olarak sağlamlaştırır devre, akım algılama ve kontrol devresi, voltaj algılama ve koruma devresi vb., çok az miktarda harici bileşen ayarından sonra çeşitli sensörsüz fırçasız DC motoru çalıştırabilir, JY02A, çoğu durumda çok önemli olan belirli bir yük başlatma özelliğine sahiptir. uygulamalar.JY02A, "Y" ve "üçgen" bağlantılı üç fazlı DC fırçasız motora uygulanabilir.

Uygulamalar: süpürme robotları, otomotiv su pompaları, duvara asılı kazan sirkülasyon pompaları, ev hidrofor pompaları, oksijen jeneratörleri, çeşitli fanlar / üfleyiciler, elektrikli tornavidalar, elektrikli perdeler, otomatik kapılar, hidrolik yağ pompaları, yüksek basınçlı hava pompaları, otomotiv klima kompresörleri , DC fırçasız kompresör, AGV arabası, çeşitli doğrusal ve döngü lojistik sıralama ekipmanı, çim biçme makinesi, püskürtücü, su altı pervanesi vb.
Başlangıç ​​Tork Düzenlemeli SPWM Dc Motor H Köprü Ic Chip 0
Fonksiyonel özellikler:
☆ Çalışma voltajı: 4,5 v-5,5 V. ☆ Çalışma sıcaklığı: -55-125 ℃
☆ Sürüş modu: SPWM ☆ Uyarlanabilir motor: Sensörsüz BLDC motor
☆ Yön kontrolü: CW / CCW ☆ Yumuşak geri vites: Evet
☆ Hız sinyali: Evet ☆ Aşırı yük koruması: Evet
☆ Geçerli kapalı döngü: Evet ☆ Sabit akım sürücüsü: Evet
☆ Engelleme koruması: Evet ☆ Başlangıç ​​tork düzenlemesi: Evet
☆ Yumuşak başlangıç: Evet ☆ Özel teknoloji: JYKJ tam durumda güvenli başlatma işlevi
☆ Hız ayarı: doğrusal ☆ EAI kendi kendine adaptasyon işlevi


PIN ADI FONKSİYON AÇIKLAMA
1 EMFCBaşlangıç ​​Tork Düzenlemeli SPWM Dc Motor H Köprü Ic Chip 1BEMF algılama giriş portu C W fazı kısmi basıncından sonra bağlayın, voltaj aralığına dayanmaya dikkat edin
0-5V analog girişi yöneten 2 VR hızı
3 VOD voltaj algılama OV değeri: 3.6V, LV değeri: 0.8V
4 GND GND 0V
5 VDD 5V 4,5V - 5,5V
6 Akım algılama mı Akım geri besleme sinyali girişi
7 EMF_ON EMF sinyal çıkışı EMF düzenleme kontrolü
8 TC Sıcaklık tespit portu Koruma: 4.53V üzeri
Koruma kaldır: 3,70V altında
9 QD Başlangıç ​​torku ayarı: 0-2,5 V 0–60%
10 UH U fazı üst sürücü çıkışı U fazı üst sürücü PWM çıkışı 13KHz
11 UL U fazı alt sürücü çıkışı U fazı alt sürücü komütasyon sinyal çıkışı
12 VH V fazlı üst sürücü çıkışı V fazlı üst sürücü PWM çıkışı 13KHz
13 VL V fazı alt sürücü çıkışı V fazı alt sürücü komütasyon sinyal çıkışı
14 WH W fazı üst sürücü çıkışı W fazı üst sürücü PWM çıkışı 13KHz
15 WL W fazı alt sürücü çıkışı W fazı alt sürücü komütasyon sinyal çıkışı
16 Z / F CW ve CCW dönüş kontrolü H: ileri / L: Geri
17 M Hız pals çıkışı Değişim başına bir pals
18 EMF BEMF ortak terminali
19 EMFA BEMF algılama giriş portu A U fazı kısmi basınçtan sonra bağlayın, gerilim aralığına dayanmaya dikkat edin
20 EMFB BEMF algılama giriş portu B V fazı kısmi basıncından sonra bağlayın, voltaj aralığına dayanmaya dikkat edin


DC Elektriksel Özellikler
Sembol Min Tipik Maks Birim Durumu
VDD 4,5 5 5,5 V VDD-GND
IDD 9 mA Tüm çıkış pinlerinin bağlantısı kesildi
VIL 0.3 V IO girişi Düşük seviye değeri
VIH 3,5 V IO girişi Yüksek seviye değeri
EMFV 0,01 4,5 V BEMF etkin voltaj
VFOV 0 2,5 V Başlangıç ​​tork voltajı aralığı
GİL 10 mA Io Düşük seviyeli emme akımı
IOH 5 mA IO yüksek seviye çıkış akımı
VODL 0,75 0,8 0,85 V Düşük gerilim koruma değeri
VODH 2.95 3 3.05 V aşırı gerilim koruma değeri
RPT 3 S Yumuşak Başlatma süresi
ISVA 38 40 43 mV Sabit Akım Sürüş Sınır değer
ISVB 87 90 95 mV Aşırı akım hızlı koruma değeri
Vjd 0 5 V Analog giriş voltaj aralığı
Ijd 100 nA Analog giriş akım değeri

JY02A dahili fonksiyonel blok şeması

 JY02A sürücü sinyali pozitif kutup çıkışıdır, uyarlanmış MOS sürücü devresini ve güç MOS'unu seçmek çok önemlidir!


JY02A Sürüş modu ve parametreleri:
1: UH / VH / WH fazı üst sürücü PWM çıkışı, UL / VL / WL fazı alt sürücü komütasyon sinyali çıkışı, bu sürücü modu, özellikle yüksek gerilim ve yüksek güçlü motor uygulamalarında donanım maliyetlerini düşürmenin ekonomik bir yoludur sürücüler.üst sürücü PWM çıkış modu, alttaki sürücü PWM çıkış moduna göre daha kolay devre ve daha yüksek kararlılıktır.

2: JY02A'nın PWM frekansı 13KHz'dir ve bu, yalnızca kapsamlı verimlilik ve gürültü oranını hesaba katmakla kalmaz, aynı zamanda gücü artırır ve sürüş devresinin güç tüketimini azaltır.Motorun torku, aynı güç kaynağı altında 20KHz'den daha yüksektir.

JY02A'nın Nabzı
Lütfen JY02A'nın BLDC motor değiştirme fazında her seferinde bir darbe sinyali çıkardığına dikkat edin.Motor bir tur döndüğünde JY02A'nın tek darbe üretmediği anlamına gelir.Örneğin, aşağıdaki şematik diyagram gibi: bir iç rotor, 2 çift kutuplu motor, motorun her tur için 6 kez komütasyon fazına ihtiyacı olduğu anlamına gelir, bu nedenle JY02A, her motor turunda 6 darbe çıkaracaktır.



2 çift kutuplu iç rotor motorunun iç yapısının şematik diyagramı



İleri sürüş çıkışı osilogram
(SPWM çıkışı sinüzoide yakın, iyi elektromanyetik gürültü kısıtlaması)

Ters sürücü çıkışı osilogram
(SPWM çıkışı sinüzoide yakın, iyi elektromanyetik gürültü kısıtlaması)

Uygulama şeması:
1, JY02A sensörsüz fırçasız DC motor için tipik uygulama şeması

JY02A, yerleşik BEMF algılama devresine sahiptir
JY02A sensörsüz fırçasız DC motor için harici Karşılaştırıcı Devresine gerek yok
Açıklama:
Is akım sinyali geri besleme giriş terminalidir.Is terminal voltajı 40mV'ye ulaştığında, sistem aşırı yük izlemeye başlar ve sabit akım kontrol durumuna girer.Sürüş akımı artık VR terminal voltajı tarafından yükseltilmez veya yük artar.Bu işlev, yük çok büyük olduğunda MOSFET'in yanmasını etkili bir şekilde önler ve maksimum sürüş durumunu korumak için motora güç sağlamaya devam edebilir.Kazara akım artmaya devam ettiğinde, Is terminalinin voltajı 90mV'ye ulaştığında veya onu aştığında, JY02A derhal koruma durumuna geçecek ve tüm çıkışları kapatacak, koruma yalnızca VR 0V'a düşürüldüğünde veya yeniden çalıştırıldığında serbest bırakılacaktır.
Ohm yasasına göre, koruma akımı değerini değiştirmek için sadece R'nin değerini değiştirmemiz gerekir.JY02A akım korumada çok esnektir (bu konu hakkında daha sonra daha fazlası)


İşlevsel açıklama ve uygulama konuları
a) Aşırı yük koruması ve akım örnekleme direnci değer seçimi:
JY02A nispeten tam bir aşırı yük koruma fonksiyonuna sahiptir.JY02A'nın aşırı yük koruması ve anormal akım koruma işlevi, yalnızca geçerli örnekleme direnci R'nin doğru seçilmesi durumunda etkili olacaktır.Is pin voltajı 0.40mV'ye ulaştığında, aşırı yük izleme başlar ve sabit akım durumuna girer ve sürüş akımını sabit tutar.Bu durumda, sürüş akımı artık VR pininin voltajı ile artmaz ve yükün artmasıyla artmaz.Bu durumda, JY02A motor için sabit bir güç sağlamaya devam edecek ve motoru normal çalışma durumunda tutacaktır.Is pin voltajı 90mV'ye ulaşır veya bu değeri aşarsa, sistem tüm çıkışları 4,5 mikrosaniye içinde değerlendirecektir.

Aşağıda, doğru R değerinin nasıl seçileceğine dair ayrıntılı bir örnek verilmiştir:
R değeri formülü: I = 0.04 / R
I: Sabit akım ayar değeri, birim: A
0.04: JY02A'nın Is pininin gerilim değeridir
R: akım sınırlama direnci, birim: Ohm
Örneğin, 3A çalışma akımına sahip bir kontrolör, güvenlik için sabit akımı 5A'ya ayarlayın ve sistem, I = 0.04 / R, R = 0.04 / formülünden sonra akım 5A'ya ulaştığında veya bu değeri aştığında akımı 5A'da tutar. Yani R değeri = 0,04 / 5 = 0,008 Ohm, bu nedenle mevcut örnekleme direnci 8 miliohm'luk bir güç direnci kullanmalıdır (akım örnekleme direnci normalde çimento direnci ve sabit teldir)

b) kilitli rotor koruması: JY02A'nın otomatik yeniden başlatma işlevi vardır.Çalışan motor harici kuvvet tarafından engellendiğinde, sistem otomatik olarak koruyacak ve yeniden başlayacaktır.Yeniden başlatma 10 kez başarısız olursa, çıktıyı otomatik olarak durduracaktır.Korumanın kilidini açmak için gücü kesin veya VR pinin voltajını 0V'a düşürün.Motoru yeniden başlatmak için VR voltajını artırın.

c) Z / F yumuşak ters çevirme: JY02A'nın 16. pini Z / F, ters çevirme kontrol pimidir.Bu pin 5V veya GND'ye bağlanabilir.JY02A, yumuşak ters çevirme işlevine sahiptir.Bu fonksiyon, MOSFET'i ve motoru birçok uygulamada korur ve güvenilirliği ve hizmet ömrünü iyileştirir, spesifik çalışma, motor bir yönde dönerken, Z / F voltaj seviyesi değiştiğinde sürücünün önce çıkışı, motoru durdurmasıdır. durana kadar serbestçe döner ve ardından diğer yönde hareket etmeye başlar.


d) FG hız sinyali geri bildirimi: JY02A ayrıca motoru sürerken hız darbe sinyali de verir.JY02A, her faz değiştirerek bir darbe çıkaracaktır.Bu, üst düzey uygulamalara mükemmel şekilde yansıtılır.DC fırçasız fan, DC Fırçasız pompalar vb. Gibi hassas hız kontrolü durumunda,
Hız sinyali geri bildirimi ile, bu işlevlerin elde edilmesi kolaydır, örneğin kararlı hız ve kararlı tork ve kapalı döngü kontrol çözümü gerektirir.


e) TC Sıcaklık koruma portu: JY02A, harici bağlantı sıcaklığı koruma fonksiyonuna sahiptir.Uygulama oldukça basittir, sadece harici bir NTC ve bir direnç gereklidir, NTC'yi MOSFET veya motor gibi izlenmesi gereken yere yerleştirebilir.Sıcaklık belirli bir değere ulaştığında, sistem otomatik olarak koruyacak, sıcaklık emniyet değerine düştükten sonra sistem yeniden başlayacaktır.NTC'nin tavsiye edilen parametreleri: 10K3950K NTC, 10K% 1 bölücü direnç, bu parametreye göre sıcaklık 100 dereceye ulaştığında sıcaklık otomatik olarak koruyacaktır, tabii ki diğer model NTC'yi de değiştirebilir veya bölücü direnci buna göre gerçek uygulamaya.Direnç değeri, korumak istediğiniz sıcaklık değerine ulaşır.

f) QD Başlangıç ​​torku ayarı: QD terminalinin voltajını ayarlayarak, başlangıç ​​torku doğrudan değiştirilebilir.Voltaj ayar aralığı 0V-2.5V'dir ve normal motor başlangıç ​​torku voltajı 0V - 0.8V arasındadır (başlangıç ​​torku daha iyi kadar büyük değildir)

Özet:
DC fırçasız Hallless motor sürücüsünü etkileyen çalışma voltajı, hız, komutasyon açısı, yük, endüktans, geri EMF, başlangıç ​​yükü vb. Gibi DC fırçasız motor sürücü performansını etkileyecek birçok faktör vardır.Motorun sürüş etkisi, bu nedenle mükemmel bir yüksek verimli, kararlı DC fırçasız sensörsüz motor sürücüsü yapmak için daha fazla test gerekir.

Beyanname:

DC fırçasız sensörsüz motor sürücüsünün performansını artırmak, hacmi azaltmak, üretim ve geliştirme maliyetlerini düşürmek için JY02A, harici bir karşılaştırıcı gerektirmeyen ikinci DC fırçasız sensörsüz motor sürücü IC'dir.JY02A, DC fırçasız sensörsüz motor sürücüsünün tüm devrelerini entegre eder (güç bileşenleri hariç).Müşterilerimize daha iyi hizmet verebilmek için, referans olarak üç JY02 tipik uygulama devresi sunuyoruz.Pazar uygulamalarına göre performansını geliştirmeye devam edeceğiz. Asıl IC işlevi bu makalenin girişinden biraz farklı olabilir, uygulamada herhangi bir sorun yaşarsanız en son bilgiler için bizimle iletişime geçebilirsiniz.


İşte referans için üç tipik uygulama şeması ve ürün fotoğrafları.Bu şemaların tümü seri üretim için onaylanmıştır ve ilgili fiziksel ürünler öğrenme araştırması sağlar.Bu üç tipik uygulama şeması temelde çoğu uygulamayı kapsar.

JY02A küçük güç DC fırçasız Hallless motor sürücü uygulama şematik
Çalışma voltajı: 7.5V ---- 28V Maksimum çalışma akımı: 3A Maksimum güç çıkışı: 30W

Küçük güç dc fırçasız sensörsüz motor sürücüsü ürün fotoğrafı

Boyut: L 45mm * W: 32mm * H 12mm

JY02A orta büyüklükte güç DC fırçasız Hallless motor sürücü uygulama şematik
Çalışma voltajı: 12V ---- 36V Maksimum çalışma akımı: 16A Maksimum güç çıkışı: 500W (MOS: TO220)

Orta büyüklükte güç dc fırçasız sensörsüz motor sürücüsü ürün fotoğrafı
Boyut: L 63mm * W: 42.5mm * H 12mm
JY02A Yüksek voltajlı DC fırçasız Hallless motor sürücü uygulama şematik
Çalışma voltajı: 80V ---- 265VAC Maksimum çalışma akımı: 1A Maksimum güç çıkışı: 150W

Yüksek voltajlı DC fırçasız sensörsüz motor sürücüsü ürün fotoğrafı
Boyut: L 77mm * W: 60mm * H 32mm



JY02A KULLANIM KILAVUZUNU İNDİRİN



Başlangıç ​​Tork Düzenlemeli SPWM Dc Motor H Köprü Ic Chip 2JY02A_V2_20180530-English.pdf
