| Adedi: | 1 Takım |
| fiyat: | negotiable |
| Standart ambalaj: | PE torba + karton |
| Teslim süresi: | 5-10 gün |
| Ödeme yöntemi: | / T, L / C, PayPal |
| Tedarik kapasitesi: | 1000sets / gün |

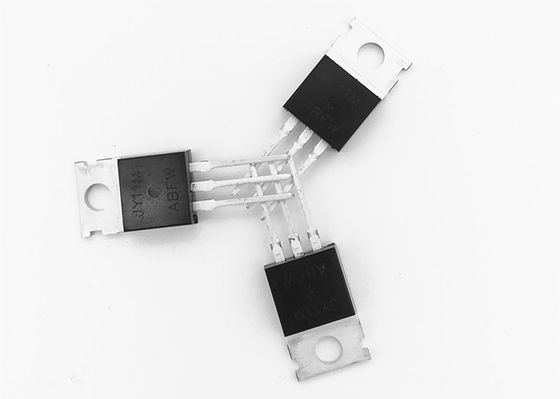

JY11M N Kanal Geliştirme Modu Güç MOSFET
GENEL AÇIKLAMA
JY11M, yüksek hücreye ulaşmak için en son hendek işleme tekniklerini kullanır
yoğunluğu ve yüksek tekrarlayan çığ derecelendirmesiyle açık direnci azaltır.Bunlar
özellikler bir araya gelerek bu tasarımı son derece verimli ve güvenilir bir cihaz haline getiriyor
güç anahtarlama uygulamasında ve çok çeşitli diğer uygulamalarda kullanım.
ÖZELLİKLERİ
● 100V / 110A, RDS (AÇIK) =6.5mΩ@VGS= 10V
● Hızlı geçiş ve ters vücut kurtarma
● Tamamen karakterize edilmiş çığ voltajı ve akımı
● İyi ısı dağılımı için mükemmel paket
UYGULAMALAR
● Uygulama değiştiriliyor
● Sert anahtarlamalı ve yüksek frekanslı devreler
● İnvertör Sistemleri için Güç Yönetimi
Mutlak Maksimum Puanlar (Aksi Belirtilmedikçe Tc = 25ºC)
| Sembol | Parametre | Sınırı | Birim | |
| VDS | Drenaj Kaynak Gerilimi | 100 | V | |
| VGS | Kapı Kaynak Gerilimi | ± 20 | V | |
| benD | Sürekli Tahliye Güncel |
Tc = 25ºC | 110 | Bir |
| Tc = 100ºC | 82 | |||
| benDM | Darbeli Drenaj Akımı | 395 | Bir | |
| PD | Maksimum Güç Tüketimi | 210 | W | |
| TJ TSTG | Çalışma Birleşimi ve Depolama Sıcaklığı Aralık |
-55 ila +175 | ºC | |
| RθJC | Termal Direnç-Kasaya Bağlantı | 0.65 | ºC / W | |
| RθJA | Termal Direnç-Ortama Bağlantı | 62 |
Elektriksel Özellikler (Aksi Belirtilmedikçe Ta = 25ºC)
| Sembol | Parametre | Koşullar | Min | Tip | Max | Birim |
| Statik Özellikler | ||||||
| BVDSS | Drenaj Kaynağı Arıza Gerilimi |
VGS= 0V, benDS= 250uA | 100 | V | ||
| benDSS | Sıfır Kapı Gerilimi Drenaj Akımı |
VDS= 100V, VGS= 0V | 1 | uA | ||
| benGSS | Kapı-Gövde Sızıntısı Güncel |
VGS=± 20V, VDS= 0V | ± 100 | nA | ||
| VGS (th) | Kapı Eşiği Voltaj |
VDS= VGS, benDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (AÇIK) | Drenaj Kaynağı Durumda Direnç |
VGS= 10V, IDS= 40A | 6.5 | mΩ | ||
| gFS | İleri İletkenlik |
VDS= 50V, benDS= 40A | 100 | S |
JY11M KULLANIM KILAVUZUNU İNDİRİN
