Ürün ayrıntıları:
|
| Drenaj-Kaynak Gerilimi: | 30 V | Kapı kaynağı voltajı: | ± 20 V |
|---|---|---|---|
| Maksimum güç kaybı: | 1.5W | Darbeli Drenaj Akımı: | 30A |
| Uygulama: | DC / DC çevirici | renk: | Siyah |
| Vurgulamak: | bldc motor mosfet sürücüsü,3 fazlı bldc motor sürücüsü mosfet,bldc motor için mosfet sürücü devresi |
||

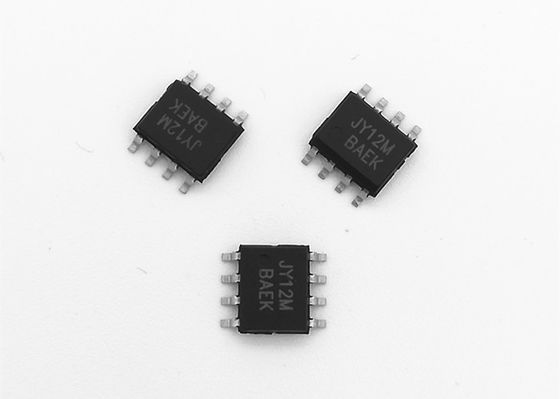

BLDC motor sürücüsü için JY12M N ve P Kanal 30V MOSFET
GENEL AÇIKLAMA
JY12M, N ve P Kanalı mantık geliştirme modu güç alanı transistörleridir
yüksek hücre yoğunluğu DMOS hendek teknolojisi kullanılarak üretilir.Bu yüksek yoğunluk
süreç, durumdaki direnci en aza indirecek şekilde özel olarak tasarlanmıştır.Bu cihazlar
özellikle cep telefonu ve dizüstü bilgisayar gibi düşük voltajlı uygulamalar için uygundur
bilgisayar güç yönetimi ve yüksek tarafın olduğu diğer pille çalışan devreler
çok küçük bir anahat yüzeyinde anahtarlama ve düşük hat içi güç kaybı gereklidir
montaj paketi.
ÖZELLİKLERİ
| cihaz | RDS (AÇIK) MAKS | benDMAX(25ºC) |
| N-Kanal | 20mΩ @ VGS= 10V | 8.5A |
| 32mΩ @ VGS= 4,5V | 7.0A | |
| P-Kanalı | 45mΩ @ VGS= -10V | -5.5A |
| 85mΩ @ VGS= -4,5V | -4.1A |
● Düşük Giriş Kapasitansı
● Hızlı Geçiş Hızı
UYGULAMALAR
● Güç Yönetimi
DC / DC Dönüştürücü
● DC Motor Kontrolü
● LCD TV ve Monitör Ekran Çevirici
● CCFL çevirici
Mutlak Maksimum Puanlar (Aksi Belirtilmedikçe Ta = 25ºC)
| Parametre | Sembol | N Kanalı | P Kanalı | Birim | |||
| 10 saniye | İstikrarlı | 10 saniye | İstikrarlı | ||||
| Drenaj Kaynak Gerilimi | VDSS | 30 | -30 | V | |||
| Kapı Kaynak Gerilimi | VDSS | ±20 | ±20 | ||||
| Sürekli Drenaj Akımı |
Ta = 25ºC | benD | 8.5 | 6.5 | -7.0 | -5.3 | Bir |
| Ta = 70ºC | 6.8 | 5.1 | -5.5 | -4.1 | |||
| Darbeli Drenaj Akımı | benDM | 30 | -30 | ||||
| Maksimum Güç Dağılım |
Ta = 25ºC | PD | 1.5 | W | |||
| Ta = 70ºC | 0.95 | ||||||
| Çalışma Kavşağı Sıcaklık |
TJ | -55 ila 150 | ºC | ||||
| Isıl direnç Ortama Bağlantı |
RθJA | 61 | 100 | 62 | 103 | ºC / W | |
| Isıl direnç Vakaya Bağlantı |
RθJC | 15 | 15 | ºC / W |
Elektriksel Özellikler (Aksi Belirtilmedikçe Ta = 25ºC)
| Sembol | Parametre | Koşullar | Min | Tip | Max | Birim | |
| Statik | |||||||
| VGS (th) | Kapı Eşiği Voltaj |
VDS= VGS,BEND= 250uA | N-Ch | 1.0 | 1.5 | 3.0 | V |
| VDS= VGS,BEND= -250uA | P-Ch | -1.0 | -1.5 | -3.0 | |||
| benGSS | Kapı Sızıntısı Güncel |
VDS= 0V, VGS= ± 20V | N-Ch | ± 100 | nA | ||
| P-Ch | ± 100 | ||||||
| benDSS | Sıfır Kapı Gerilimi Drenaj Akımı |
VDS= 30V, VGS= 0V | N-Ch | 1 | uA | ||
| VDS= -30V, VGS= 0V | P-Ch | -1 | |||||
| benD (AÇIK) | Durumda Tahliye Güncel |
VDS≥5V, VGS= 10V | N-Ch | 20 | Bir | ||
| VDS≤-5V, VGS= -10V | P-Ch | -20 | |||||
| RDS (AÇIK) | Drenaj Kaynağı Durumda Direnç |
VGS= 10V, ID= 7,4A | N-Ch | 15 | 20 | mΩ | |
| VGS= -10V, benD= -5,2A | P-Ch | 38 | 45 | ||||
| VGS= 4,5V, benD= 6.0A | N-Ch | 23 | 32 | ||||
| VGS= -4,5V, benD= -4.0A | P-Ch | 65 | 85 | ||||
| VSD | Diyot İleri Voltaj |
benS= 1,7A, VGS= 0V | N-Ch | 0.8 | 1.2 | V | |
| benS= -1,7A, VGS= 0V | P-Ch | -0.8 | -1.2 |
JY12M KULLANIM KILAVUZUNU İNDİRİN
