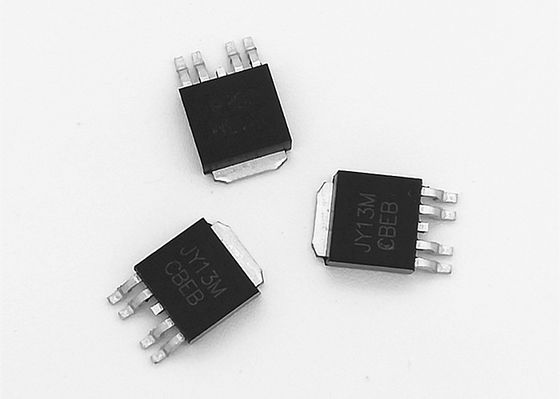

BLDC motor sürücüsü için JY13M N ve P Kanal 40V MOSFET
GENEL AÇIKLAMA
JY13M, N ve P Kanalı mantık geliştirme modu güç alanı transistörleridir
Hangi mükemmel R sağlayabilirDS (AÇIK) ve düşük kapı ücreti.Tamamlayıcı
MOSFET'ler H köprüsü, İnvertörler ve diğer uygulamalarda kullanılabilir.
ÖZELLİKLERİ
| cihaz | VBR (DSS) | RDS (AÇIK) MAKS TJ= 25ºC | Paket |
| N-Kanal | 40V | <30mΩ @ VGS= 10V, Kimlik = 12A | TO252-4L |
| <40mΩ @ VGS= 4,5V, Kimlik = 8A | |||
| P-Kanalı | -40V | <45mΩ @ VGS= -10V, Kimlik = -12A | |
| <66mΩ @ VGS= -4.5V, Kimlik = -8A |
● Düşük Giriş Kapasitansı
● Hızlı Geçiş Hızı
Mutlak Maksimum Puanlar (Aksi Belirtilmedikçe Ta = 25ºC)
| Parametre | Sembol | N Kanalı | P Kanalı | Birim | |
| Drenaj Kaynak Gerilimi | VDSS | 40 | -40 | V | |
| Kapı Kaynak Gerilimi | VDSS | ±20 | ±20 | ||
| Sürekli Drenaj Akımı |
Ta = 25ºC | benD | 12 | -12 | Bir |
| Ta = 100ºC | 12 | -12 | |||
| Darbeli Drenaj Akımı | benDM | 30 | -30 | ||
| Maksimum Güç Dağılım |
Ta = 25ºC | PD | 2 | W | |
| Ta = 70ºC | 1.3 | ||||
| Bağlantı ve Depolama Sıcaklık aralığı |
TJ TSTG | -55 ila 150 | ºC | ||
| Isıl direnç Ortama Bağlantı |
RθJA | 10 sn | 25 | ºC / W | |
| İstikrarlı | 60 | ||||
| Isıl direnç Vakaya Bağlantı |
RθJC | 5.5 | 5 | ºC / W |
Elektriksel Özellikler (Aksi Belirtilmedikçe Ta = 25ºC)
| Sembol | Parametre | Koşullar | Min | Tip | Max | Birim | |
| Statik | |||||||
| VGS (th) | Kapı Eşiği Voltaj |
VDS= VGS,BEND= 250uA | N-Ch | 1.7 | 2.5 | 3.0 | V |
| VDS= VGS,BEND= -250uA | P-Ch | -1.7 | -2 | -3.0 | |||
| benGSS | Kapı Sızıntısı Güncel |
VDS= 0V, VGS= ± 20V | N-Ch | ± 100 | nA | ||
| P-Ch | ± 100 | ||||||
| benDSS | Sıfır Kapı Gerilimi Drenaj Akımı |
VDS= 40V, VGS= 0V | N-Ch | 1 | uA | ||
| VDS= -40V, VGS= 0V | P-Ch | -1 | |||||
| benD (AÇIK) | Durumda Tahliye Güncel |
VDS= 5V, VGS= 10V | N-Ch | 30 | Bir | ||
| VDS= -5V, VGS= -10V | P-Ch | -30 | |||||
| RDS (AÇIK) | Drenaj Kaynağı Durumda Direnç |
VGS= 10V, ID= 12A | N-Ch | 24 | 30 | mΩ | |
| VGS= -10V, benD= -12A | P-Ch | 36 | 45 | ||||
| VGS= 4,5V, benD= 8A | N-Ch | 31 | 40 | ||||
| VGS= -4,5V, benD= -8A | P-Ch | 51 | 66 | ||||
| VSD | Diyot İleri Voltaj |
benS= 1.0A, VGS= 0V | N-Ch | 0.76 | 1.0 | V | |
| benS= -1.0A, VGS= 0V | P-Ch | -0,76 | -1.0 |
JY13M KULLANIM KILAVUZUNU İNDİRİN
