| Adedi: | 1 Takım |
| fiyat: | negotiable |
| Standart ambalaj: | PE torba + karton |
| Teslim süresi: | 5-10 gün |
| Ödeme yöntemi: | / T, L / C, PayPal |
| Tedarik kapasitesi: | 1000sets / gün |

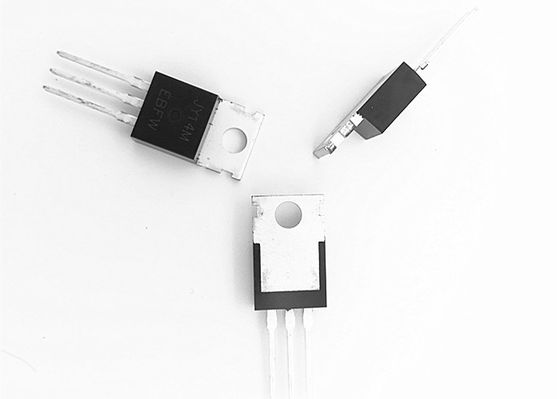

BLDC motor sürücüsü için JY14M N Kanal Geliştirme Modu Güç MOSFET
GENEL AÇIKLAMA
JY14M, yüksek hücreye ulaşmak için en son hendek işleme tekniklerini kullanır
yoğunluğu ve yüksek tekrarlayan çığ derecelendirmesiyle açık direnci azaltır.Bunlar
özellikler bir araya gelerek bu tasarımı son derece verimli ve güvenilir bir cihaz haline getiriyor
güç anahtarlama uygulamasında ve çok çeşitli diğer uygulamalarda kullanım.
ÖZELLİKLERİ
● 40V / 200A, RDS (AÇIK) =2.5mΩ@VGS= 10V
● Hızlı geçiş ve ters vücut kurtarma
● Tamamen karakterize edilmiş çığ voltajı ve akımı
● İyi ısı dağılımı için mükemmel paket
UYGULAMALAR
● Uygulama değiştiriliyor
● Sert anahtarlamalı ve yüksek frekanslı devreler
● İnvertör Sistemleri için Güç Yönetimi
Mutlak Maksimum Puanlar (Aksi Belirtilmedikçe Tc = 25ºC)
| Sembol | Parametre | Sınırı | Birim | |
| VDS | Drenaj Kaynak Gerilimi | 40 | V | |
| VGS | Kapı Kaynak Gerilimi | ± 20 | V | |
| benD | Sürekli Tahliye Güncel |
Tc = 25ºC | 200 | Bir |
| Tc = 100ºC | 130 | |||
| benDM | Darbeli Drenaj Akımı | 720 | Bir | |
| PD | Maksimum Güç Tüketimi | 210 | W | |
| TJ TSTG | Çalışma Birleşimi ve Depolama Sıcaklığı Aralık |
-55 ila +175 | ºC | |
| RθJC | Termal Direnç-Kasaya Bağlantı | 0.65 | ºC / W | |
| RθJA | Termal Direnç-Ortama Bağlantı | 62 |
Elektriksel Özellikler (Aksi Belirtilmedikçe Ta = 25ºC)
| Sembol | Parametre | Koşullar | Min | Tip | Max | Birim |
| Statik Özellikler | ||||||
| BVDSS | Drenaj Kaynağı Arıza Gerilimi |
VGS= 0V, benDS= 250uA | 40 | V | ||
| benDSS | Sıfır Kapı Gerilimi Drenaj Akımı |
VDS= 100V, VGS= 0V | 1 | uA | ||
| benGSS | Kapı-Gövde Sızıntısı Güncel |
VGS=± 20V, VDS= 0V | ± 100 | nA | ||
| VGS (th) | Kapı Eşiği Voltaj |
VDS= VGS, benDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (AÇIK) | Drenaj Kaynağı Durumda Direnç |
VGS= 10V, IDS= 60A | 2.5 | mΩ | ||
| gFS | İleri İletkenlik |
VDS= 20V, benDS= 60A | 100 | S |
Elektriksel Özellikler (Aksi Belirtilmedikçe Ta = 25ºC)
| Sembol | Parametre | Koşullar | Min | Tip | Max | Birim |
| Drenaj Kaynaklı Diyot Özellikleri | ||||||
| VSD | Diyot İleri Voltaj |
VGS= 0V, benSD= 100A | 1.2 | V | ||
| Trr | Ters İyileşme Süresi | benSD= 100A di / dt = 100A / us |
38 | ns | ||
| Qrr | Ters Kurtarma Ücreti | 58 | nC | |||
| Dinamik Özellikler | ||||||
| RG | Kapı Direnci | VGS= 0V, VDS= 0V, f = 1MHZ |
1.2 | Ω | ||
| Td (açık) | Açma Gecikme Süresi | VDS= 20V, RG= 6Ω, benDS = 100A, VGS= 10V, |
34 | ns | ||
| Tr | Açılma Yükselme Süresi | 22 | ||||
| Td (kapalı) | Kapanma Gecikme Süresi | 48 | ||||
| Tf | Düşme Zamanı Kapatma | 60 | ||||
| CISS | Giriş Kapasitansı | VGS =0V, VDS= 20V, f = 1.0MHz |
5714 | pF | ||
| COSS | Çıkış Kapasitansı | 1460 | ||||
| CRSS | Ters Transfer Kapasite |
600 | ||||
| Qg | Toplam Kapı Ücreti | VDS= 30V, benD= 100A, VGS= 10V |
160 | nC | ||
| Qgs | Kapı Kaynak Ücreti | 32 | ||||
| Qgd | Kapı Drenaj Ücreti | 58 |
JY14M KULLANIM KILAVUZUNU İNDİRİN
