Ürün ayrıntıları:
|
| Drenaj-Kaynak Gerilimi: | 600 V | Kapı kaynağı voltajı: | ± 30V |
|---|---|---|---|
| Maksimum güç kaybı: | 33W | Darbeli Drenaj Akımı: | 16A |
| Uygulama: | Aydınlatma | şekil: | Meydan |
| Vurgulamak: | n kanal güç mosfet,n kanal mosfet yüksek yan anahtarı,güç mosfet motor kontrolörü |
||

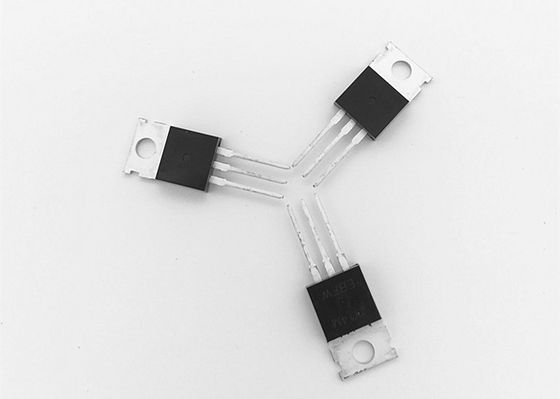

JY16M N Kanal 600V TO220F-3 Paketi
BLDC motor sürücüsü için Geliştirme Modu Güç MOSFET
GENEL AÇIKLAMA
JY16M, yüksek hücreye ulaşmak için en son hendek işleme tekniklerini kullanır
yoğunluğu ve yüksek tekrarlayan çığ derecelendirmesiyle açık direnci azaltır.Bunlar
özellikler bir araya gelerek bu tasarımı son derece verimli ve güvenilir bir cihaz haline getiriyor
güç anahtarlama uygulamasında ve çok çeşitli diğer uygulamalarda kullanım.
ÖZELLİKLERİ
● 600V / 4A, RDS (AÇIK) =2.6Ω@VGS= 10V
● Hızlı geçiş ve ters vücut kurtarma
● İyi ısı dağılımı için mükemmel paket
UYGULAMALAR
● Aydınlatma
● Yüksek verimli anahtar modlu güç kaynakları
Mutlak Maksimum Puanlar (Aksi Belirtilmedikçe Tc = 25ºC)
| Sembol | Parametre | Değerlendirme | Birim | |
| VDS | Drenaj Kaynak Gerilimi | 600 | V | |
| VGS | Kapı Kaynak Gerilimi | ± 30 | V | |
| benD | Sürekli Tahliye Güncel |
Tc = 25ºC | 4 | Bir |
| Tc = 100ºC | 2.9 | |||
| benDM | Darbeli Drenaj Akımı | 16 | Bir | |
| PD | Maksimum Güç Tüketimi | 33 | W | |
| TJ TSTG | Çalışma Birleşimi ve Depolama Sıcaklığı Aralık |
-55 ila +150 | ºC | |
| RθJC | Termal Direnç-Kasaya Bağlantı | 1.5 | ºC / W | |
| RθJA | Termal Direnç-Ortama Bağlantı | 62 |
Elektriksel Özellikler (Aksi Belirtilmedikçe Tc = 25ºC)
| Sembol | Parametre | Koşullar | Min | Tip | Max | Birim |
| Statik Özellikler | ||||||
| BVDSS | Drenaj Kaynağı Arıza Gerilimi |
VGS= 0V, benDS= 250uA | 600 | V | ||
| benDSS | Sıfır Kapı Gerilimi Drenaj Akımı |
VDS= 600V, VGS= 0V | 1 | uA | ||
| benGSS | Kapı-Gövde Sızıntısı Güncel |
VGS=± 30V, VDS= 0V | ± 100 | nA | ||
| VGS (th) | Kapı Eşiği Voltaj |
VDS= VGS, benDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (AÇIK) | Drenaj Kaynağı Durumda Direnç |
VGS= 10V, IDS= 4A | 2.6 | 2.8 | Ω |
Elektriksel Özellikler (Aksi Belirtilmedikçe Tc = 25ºC)
| Sembol | Parametre | Koşullar | Min | Tip | Max | Birim |
| Drenaj Kaynaklı Diyot Özellikleri | ||||||
| VSD | Diyot İleri Voltaj |
VGS= 0V, benSD= 2A | 1.5 | V | ||
| Trr | Ters İyileşme Süresi | benSD= 4A di / dt = 100A / us |
260 | ns | ||
| Qrr | Ters Kurtarma Ücreti | 1.5 | nC | |||
| Dinamik Özellikler | ||||||
| RG | Kapı Direnci | VGS= 0V, VDS= 0V, f = 1MHZ |
5 | Ω | ||
| Td (açık) | Açma Gecikme Süresi | VDS= 300V, RG= 25Ω, benDS = 4A, VGS= 10V, |
15 | ns | ||
| Tr | Açılma Yükselme Süresi | 48 | ||||
| Td (kapalı) | Kapanma Gecikme Süresi | 28 | ||||
| Tf | Düşme Zamanı Kapatma | 35 | ||||
| CISS | Giriş Kapasitansı | VGS =0V, VDS= 25V, f = 1.0MHz |
528 | pF | ||
| COSS | Çıkış Kapasitansı | 72 | ||||
| CRSS | Ters Transfer Kapasite |
9 | ||||
| Qg | Toplam Kapı Ücreti | VDS= 480V, benD= 4A, VGS= 10V |
16 | nC | ||
| Qgs | Kapı Kaynak Ücreti | 3.5 | ||||
| Qgd | Kapı Drenaj Ücreti | 7.1 |
JY16M KULLANIM KILAVUZUNU İNDİRİN
