Ürün ayrıntıları:
|
| Voltaj: | 220Vac | Zirve yapıyorum: | 1 A |
|---|---|---|---|
| Devam ediyorum: | 0.5A | güç: | 150W |
| Referans girişi: | 0 ~ 10v / PWM / Frekans | Boyut (L * W * H): | 127 * 81,5 * 39/254 * 142 * 49/254 * 142 * 68 |
| Hız kapalı döngü: | Evet | ||
| Vurgulamak: | kapalı döngü step motor sürücüsü,kapalı döngü step kontrolör,step motor kapalı döngü kontrolü |
||
Özellikleri:
♦ Üç çeşit referans girişi: analog voltaj, PWM, frekans.
♦ Kullanıcı, hız darbesinin çıkış fonksiyonları aracılığıyla motorun doğru hızını elde edebilir
♦ Hall sensörlü 3 fazlı BLDC motorlar için uygundur.
♦ Endüstriyel tip yongaların kullanımı, optik izolasyon portu
♦Yüzeye montaj teknolojisi küçük boyut, yüksek akım.
♦ İyi doğrusallığa sahip 2 Çeyrek PI yakın döngü hızı kontrolü.
♦ Farklı motorlar ve kolay kullanım için değişken parametre ayarı.
♦ Güvenli geri, güvenli çalıştırma, etkinleştirme, fren, hız referansı kontrol fonksiyonlarıve hız darbesinin (PG) çıkış fonksiyonlarıKısa devre ve aşırı sıcaklık koruması, alarm.AC veya DC besleme geniş bir voltaj aralığında kullanılabilir ...
Açıklama:

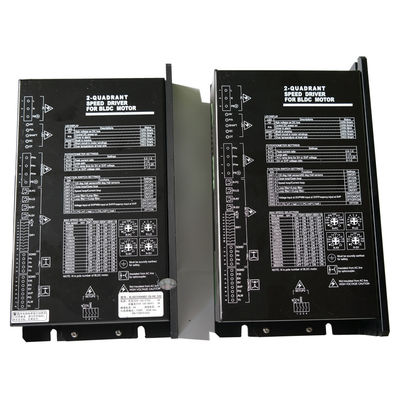

HV Serires, değişken parametrelere ve PI hız ve akım yakın döngüsüne sahip AC veya DC giriş hızı sürücüsüdür.Referans, 10V analog voltaj veya% 0∼100 PWM seçilebilir.Ayrıca 0∼3kHz frekansı olabilir.Kutup sayısı, maksimum hız, rampa süresi, döngü filtre süresi ve tepe akımı gibi parametreler DIP anahtarları ve potansiyometreler ile ayarlanabilir. Kısa devre, güvenli başlatma, güvenli yön değiştirme gibi koruyucu fonksiyonlar sunulur.Oy notları 110,220VAC'dir.Çalışma akımı sınıfları 8,16,24A'dır.Ortam sıcaklığı derecesi -10∼ + 45ºC, -40∼ + 65ºC'dir..
Adlandırma Kuralı:
BLSD 220 01 AC - 2Q - HV - T
BLSD: BLDC hız sürücüsü
220: Anma AC Gerilimi (V)
01: Tepe Akımı (A)
ADC:AC veya DC Güç Kaynağı
2Q: 2 Çeyrek sürüş modu
HV:HV (yüksek voltaj)Dizi
T: T = -40 ~ + 65ºC Ta, etiketsiz = -10 ~ + 45ºC Ta
Sabit Parametreli HV Serisi 2Q BLDC Hız Sürücüsü:
| HAYIR. | Modeli | Gerilim (VDC) |
Zirve yapıyorum (A) |
Devam ediyorum (A) |
Po (W) |
Referans giriş |
Boyut (mm) |
|
1 |
BLSD11001AC-2Q-HV * |
110VAC |
1 | 0.5 | 75 | PWM | W81.5, L127, H39 |
| 2 | BLSD22001AC-2Q-HV * |
220VAC |
1 | 0.5 | 155 | PWM | W81.5, L127, H39 |
| 3 | BLSD11008ADC-2Q-HV * |
110VAC veya 60 ~ 195VDC |
8 | 4 | 600 | 0 ~ 10V / PWM / Frekans | W142, L254, H49 |
| 4 | BLSD11016ADC-2Q-HV * |
110VAC veya 60 ~ 195VDC |
16 | 8 | 1200 | 0 ~ 10V / PWM / Frekans | W142, L254, H49 |
| 5 | BLSD11024ADC-2Q-HV * |
110VAC veya 60 ~ 195VDC |
24 | 12 | 1800 | 0 ~ 10V / PWM / Frekans | W142, L254, H68 |
| 6 | BLSD22008ADC-2Q-HV * |
220VAC veya 60 ~ 385VDC |
8 | 4 | 1200 | 0 ~ 10V / PWM / Frekans | W142, L254, H49 |
| 7 | BLSD22016ADC-2Q-HV * |
220VAC veya 60 ~ 385VDC |
16 | 8 | 2400 | 0 ~ 10V / PWM / Frekans | W142, L254, H68 |
| 8 | BLSD22024ADC-2Q-HV * |
220VAC veya 60 ~ 385VDC |
24 | 12 | 3700 | 0 ~ 10V / PWM / Frekans | W142, L254, H68 |
