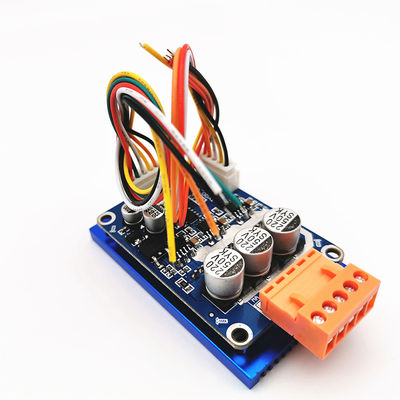

1. KontrOl liman
5V - Harici potansiyometre için sürücü panosu dahili çıkış voltajı veya hız ayarı ve ters çevirme işlemi için anahtar
Z / F—Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yön, 0V düşük seviyeli bağlayın veyaGND'ye bağlanmak ters yöndür.
VR- Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm,GND, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100
EL- Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, yasaklı çalışmaya GND'yi bağlayın.
Singnal-Hız darbe sinyali çıkışı
GND- Sürücü panosu dahili kontrolü için kullanılır
2. Güç bağlantı noktası
MA ---- motor fazı A
MB ---- motor fazı B
MC---- motor fazı C
P- ---- DC-
P +---- DC +
3: Hall sensörü bağlantı noktası
Ha--- Salon a
Hb--- Salon b
Hc--- Salon c
GND--- GND
5V--- 5V girişi
4: Açıklamalar
1.Sürücü panosu motora 50 cm'den daha uzaksa blendajlı kablolar kullanın, aksi takdirdeNormal kullanımı etkileyen normal sürüş.
2. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm
3. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.
