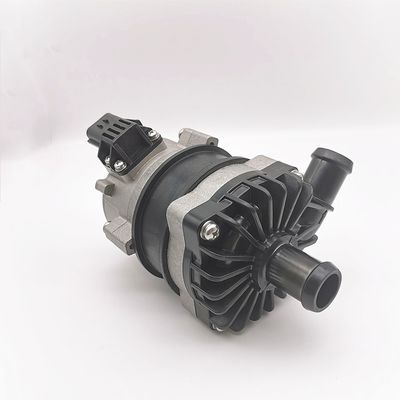

Motor Yardımcı Soğutma için Otomotiv 12V BLDC Su Pompası

HEV veya elektrikli araba için otomotiv elektrikli su pompası, soğutma suyu pompası, yardımcı pompa, şarj havası soğutucu pompası

DKB80 Serisi otomotiv Elektrikli su pompası

Yükseltme / sirkülasyon / Değişken frekans / Düşük gürültü / kalkan pompası / PWM kontrolü / sinyal geri bildirimi

♣ Uygulamalar

HEV (Hibrit Elektrikli Araç), EV (Elektrikli Araçlar), trenler, gemiler ve diğer ısıtma sirkülasyonu ve soğutma sirkülasyon sistemine uygulayın.

♣ Özellikler

♦ Tek kademeli santrifüj pompa

♦ Manyetik kuvvet aktarımı (kalkan pompa yapısı)

♦ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.

♦ Geniş çalışma sıcaklığı aralığı ile

♦ PWM sinyal hız kontrolü (isteğe bağlı PG sinyal geri bildirimi)

♦ Sabit akış kontrollü

♦ Ters polarite koruması

♦ Kuru çalışma koruması

♦ Aşırı Gerilim, aşırı akım koruması

♦ Aşırı yük, aşırı sıcaklık koruması

♦ Otomobil sınıfı elektronik bileşenler

♣ Teknik açıklama (sıvıyla temas eden parçalar)

Pompa kafası muhafazası: PPS + GF

Çark: PPS + GF

Kalkan boşluğu: PPS + GF

Mil yatağı: Karbon reçine kompozit malzemeler + zirkonya seramik rondela

Mil: içi boş paslanmaz çelik mil

Rotor: naylon enjeksiyon paketlenmiş

Conta halkası: EPDM

♣ Sürüş cihazı (motor dahil)

Sürüş elektromıknatısı: mıknatıs + naylon enjeksiyon paketlenmiş

Vidalar ve somunlar: SUS 304 paslanmaz çelik

Sürüş Motoru: fırçasız motor

Motorlu tel çerçeve: PPA + GF (beyaz)

Pompa gövdesi: alüminyum alaşım

Braket: SUS 304 paslanmaz çelik

Braket kasnağı: US 304 paslanmaz çelik + Sönümleme kauçuk halka

IP67 derecesine göre su geçirmez (en60529)

Konektör: 3 Pin veya 4Pins (PG sinyal geri beslemeli)

Meme çapı: 22,6 mm (iç çap:16 mm)

♣ Model Özellikleri

DKB80-12A

DKB80-24A

♣ Montaj talimatı

DKB80 serisi pompalar önceden doldurulmuş gerektiren santrifüj pompalardır,

Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.

1: Pompa, 30 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (30 saniye kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak ve şaft ve şaft kovanının aşınmasını artıracaktır.

2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)

6: Bağlanan boru, havanın kolayca boşaltılmasını sağlamak için dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az kullanılmamalıdır

Dirsek (bkz. Şekil 2).

7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanmayın.

♣ Sıcaklık parametre

Orta sıvı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)

Çalışma ortamı sıcaklığı: -40 ℃ ila + 100 ℃ (-40 ° F ila + 212 ° F)

Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)

(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)

♣ Sistem basıncı

-0,2 ila 2,5 bar (100 ℃ (212 ° F).

Hizmet ömrü, nominal gerilim ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.

♣ Voltaj aralığı

Anma 12V su pompası, uygulanabilir aralık 9V - 16V

Anma 24V su pompası, uygulanabilir aralık 18V - 30V

Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecek olsa da pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: saf su, sıvı karışım (% 60'ın altında glikol içeren su)

♣ Elektrik parametresi

♣ Konektör modeli ve Pimler

♣ Tel boyutunu tavsiye et (% 3 voltaj düşüşüne göre)

♣ Dikkat

1. Çalışma ortam sıcaklığı: -40℃--120℃Montaj sırasında üç elementli katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışılmalı, çalışma ortamı sıcaklığını sağlamalıdır.

2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu, mümkün olduğunca düşük su seviyesine yakın olmalıdır.

3. Su direncini azaltmak için, tesisattaki borulardaki dirsek sayısını mümkün olduğunca azaltmak için, pompanın 20 cm yakınında dirsek olmamasına dikkat edin.

4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.

5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü kısaltmak için sıkışmamaya ve pervanenin bloke olmamasına dikkat edin.

♣ Eğri grafiği

♣ Genel boyutlar
