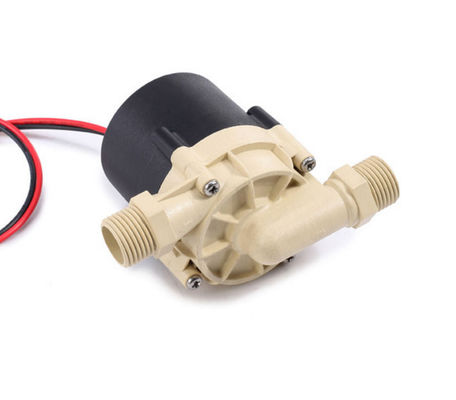

11M Başlı PWM Kontrolü Küçük 12 Volt BLDC Su Pompası

Elektrikli su ısıtıcısı için DKB60TSA fırçasız DC santrifüj su pompası

DKB60TSA Serisi Endüstriyel fırçasız DC su pompası

Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa / PWM kontrolü

■ Uygulamalar

1: Solar ısıtma suyu sirkülasyonu
2: Su Arıtma Ekipmanları
3: İçme suyu makineleri
4: Otomatik su sebili
5: Su soğutma ekipmanı
6: Motor soğutması
7: Isıtma ekipmanı soğutması
8: Soğutma Kuleleri
9: Sulama Alanı

■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet aktarımı (kalkan pompa yapısı)
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü
◆ Sabit akış kontrollü
◆ Ters polarite koruması (isteğe bağlı)
◆ Kuru çalışma koruması (isteğe bağlı)
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvıyla temas eden parçalar)
Pompa kafası muhafazası: PK + GF
Pervane: PPE + GF
Kalkan boşluğu: PK + GF
Mil kovanı: Karbon reçine kompozit malzemeler / seramik kovan
Mil: seramik eksen / paslanmaz çelik mil
Conta halkası: EPDM

■ Sürüş cihazı (motor dahil)
Sürüş elektromıknatısı: Plastik manyetik kalıplama
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motorlu tel çerçeve: PPA + GF (siyah)
Pompa muhafazası: PPS + GF (UV direnci)
Braket: SUS 304 paslanmaz çelik
Braket kasnağı: US 304 paslanmaz çelik + Sönümleme kauçuk halka
IP65 derecesine göre su geçirmez (en60529)
Kablolama: 3 kablo / Su geçirmez konektör isteğe bağlıdır
Meme çapı: 20,5 mm (iç çap: 14,5 mm)

■ Model Özellikleri

DKB60TSA-24G 24 V

■ Montaj talimatı
DKB60TSA serisi pompalar önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.

1: Pompa, 30 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (30 saniye kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak ve şaft ve şaft kovanının aşınmasını artıracaktır.

2: Pompa girişini bağlayan önerilen çaplı dişli boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansını yapacaktır. bozulma ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)

6: Bağlanan boru, havanın kolayca tahliye edilebilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek yok), çıkış borusu 90 dereceden daha az Dirsek kullanılmamalıdır (bkz. Şekil 2).

7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.

şekil 1 şekil 2 şekil 3

■ Sıcaklık parametresi
Orta sıvı sıcaklığı: -25 ℃ ila + 105 ℃ (-13 ° F ila + 221 ° F)
Çalışma ortamı sıcaklığı: -10 ℃ ila + 100 ℃ (14 ° F ila + 212 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)

■ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilim ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.

■ Voltaj aralığı
Anma 24V su pompası, uygulanabilir aralık 18V - 30V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecek olsa da pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: saf su, sıvı karışım (% 60'ın altında glikol içeren su)

■ Elektrik parametresi
Şartname:
Kategori belirtimi yok
1 Anma gerilimi 24V
2 Çalışılabilir voltaj 18V-30V
3 Anma gücü 5-55W
3 Akış aralığı 0-22L / dakika
4 Kaldırma aralığı 0-11M
5 Gürültü ≤45dB
6 Hizmet ömrü 20000H
7 Çalışma modu sürekli çalışma
8 Giriş çapı 20,5 mm (iç çap: 14,5 mm)
9 Çıkış çapı 20,5 mm (iç çap: 14,5 mm)

■ Kablolamanın Açıklaması
Standart tel uzunluğu: 40 CM (TELİ SÜRÜKLEMEYİN)

Siyah: DC-

Kırmızı: DC +

■ PWM'nin tanımı

Hız düzenlemesinin üç yolu

1: 0-5V analog voltaj
2: PWM görev döngüsü oranı% 0 -% 100 (aşağıdaki tablo)
3: Giriş PWM frekansı (1K-10K Hz)

Tüm veriler müşteri için özelleştirilebilir

■ Özelleştirme hizmeti:
1: Müşterinin özel gereksinimlerine göre özelleştirilebilen pompa parçaları
2: Müşterinin gereksinimlerine göre özelleştirilebilen pompaların performans parametreleri
3: Müşterinin gereksinimlerine göre özelleştirilebilen isteğe bağlı pompa aksesuarları
4: Müşteri ihtiyaçlarına göre özelleştirilebilen özel devre programı
5: Dış gövde müşterinin gereksinimlerine göre özelleştirilebilir

■ Su pompası yapısı

■ Su pompası genel boyutları
