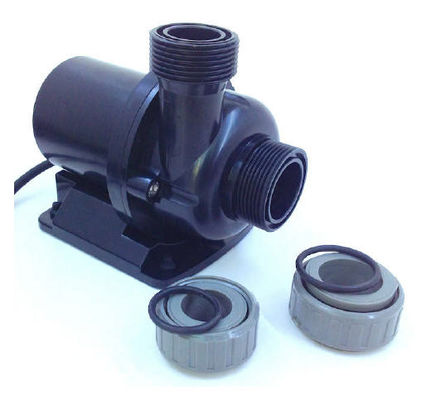

Su Ürünleri Göleti Harici Kontrol Cihazı Mini Dc12v Fırçasız Motor Dalgıç Su Pompası

Akvaryum tankı, yüzme havuzu, Su kültürü göleti için OWPD3 Fırçasız Akvaryum su pompası

OWPD serisifırçasız akvaryum su pompası

Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa / PWM kontrolü

 ■ Uygulamalar

1: Akvaryum

2: Su Ürünleri

3: SPA

4: Koi Göleti

5: Yüzme havuzu

6:Su kültürü havuzu

■ Fonksiyonlar ve avantajlar
※ Kendinden etkili kuru çalışma koruması
※ Çalışma durumu hafızası
※ Yüksek verim
※ Düşük gürültü ve sorunsuz çalışma
※ Harici denetleyici
※ Ayarlama adımı başına 2 Watt
※ Dalgıç veya kuru kurulum
※ Deniz suyu kullanarak
※ RPM, akım vb. Gösteren LCD
※ 0-10V sinyal kontrolü
※ Düğmelere dokunmak
※ Ture FOC sürücüsü

■ Teknik Özellikler

■ Montaj talimatı

OWPD serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.

1: Pompa, 60 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (60 saniye kuru çalışmadan sonra, otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak, ayrıca şaft ve şaft kovanının aşınmasını artıracaktır.

2: Pompa girişini bağlayan önerilen çaplı dişli boruyu (hortum borusu) kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girecektir, pompa performansının düşmesi ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)

6: Bağlanan boru, havanın kolayca tahliye edilebilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek yok), çıkış borusu 90 dereceden daha az Dirsek kullanılmamalıdır (bkz. Şekil 2).

7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.

şekil 1 şekil 2 şekil 3

■ Sıcaklık parametresi
Orta sıvı sıcaklığı: -25 ℃ ila + 80 ℃
Çalışma ortamı sıcaklığı: -10 ℃ ila + 100 ℃
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)

■ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilim ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.

■ Voltaj aralığı

Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecek olsa da pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: saf su, deniz suyu (isteğe bağlı parçalar), sıvı karışım (% 60'ın altında glikol içeren su)

■ Özelleştirme hizmeti:
1: Müşterinin özel gereksinimlerine göre özelleştirilebilen pompa parçaları
2: Müşterinin gereksinimlerine göre özelleştirilebilen pompaların performans parametreleri
3: Müşterinin gereksinimlerine göre özelleştirilebilen isteğe bağlı pompa aksesuarları
4: Müşteri ihtiyaçlarına göre özelleştirilebilen özel devre programı
5: Dış gövde müşterinin gereksinimlerine göre özelleştirilebilir

■ Su pompası yapısı

※ Pompa, sinüs dalgası kontrolörü ile tahrik edilen BLDC motordur.
※ Pompa gövdesi epoksi reçine ile doldurulmuştur, statora su sızıntısı yoktur, sıcaklık
aşırı ısıyı korumak için kontrolör içinde.
※ Kapalı pervane daha etkilidir, ısıyı azaltmak için rotorun içindeki su geri dönüşüm deliği
yükseltmek.
※ Pompa kafası, verimliliği artırmak için akışkanlar mekaniğine göre tasarlanmıştır.
※ Deniz suyu kullanımı için titanyum vida.
※ Titreşimi azaltmak için jel pompası ayakları.
※ Giriş ve çıkış ağzı İngiliz standart dişlidir, bunların OD'si arttırılarak genişletilmiştir.
pompa basıncı.

■ Su pompası performansı

■ Su pompası boyutu

OWPD3

OWPD10, OWD12.OWPD15

■ Su pompası bağlantı parçaları

■ Su pompası uygulamaları
