| Adedi: | 5adet |
| fiyat: | negotiable |
| Standart ambalaj: | ihracat kartonu paketi |
| Teslim süresi: | onaylandığı gibi |
| Ödeme yöntemi: | L / C, T / T, Western Union |
| Tedarik kapasitesi: | 10000pcs / ay |

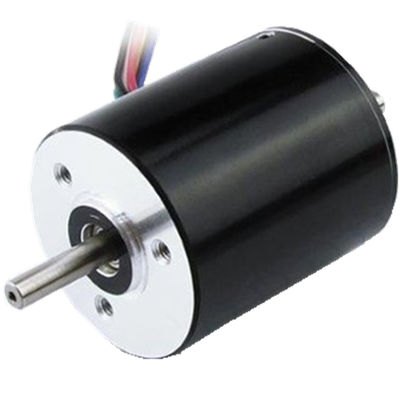

28mm DC Fırçasız Motor
28 mm fırçasız motor, yüksek güç yoğunluğu ve yumuşak hız kontrolüne sahiptir.Yüksek hızlı uygulama için uygundur.Sınav içinple, araç endüstrisinde araba yastığı masaj pompası için kullanılır.
◆ GENEL ÖZELLİKLER
| Sargı tipi | Star | |
| Hall etkisi açısı | 120 derece elektrik açısı | |
| Mil bitti | 0,025 mm | |
| Radyal oyun | 0,02 mm@450g | |
| Oyunu bitir | 0.08mm@450g | |
| Maks. Alan sayısıradyal kuvvet | Flanştan 15N @ 10mm | |
| Maks. Alan sayısıeksensel kuvvet | 10N | |
| Yalıtım sınıfı | B sınıfı | |
| Dielektrik gücü | Bir dakika için 500VDC | |
| Yalıtım direnci | 100MΩMin., 500VDC | |
◆ ELEKTRİK BAĞLANTISI
| Kurşun No. | Kurşun rengi | Kurşun göstergesi | Fonksiyon | Açıklama |
| 1 | Mavi | UL1007 26AWG | Vcc | Salon sensörleri için besleme gerilimi |
| 2 | Kırmızı | Salon A | ||
| 3 | Sarı | B Salonu | ||
| 4 | Kahverengi | C Salonu | ||
| 5 | Yeşil | GND | Salon sensörleri için zemin | |
| 6 | Kırmızı | UL1007 26AWG | Aşama U | |
| 7 | Kahverengi | Aşama V | ||
| 8 | Siyah | Aşama W |
◆ ELEKTRİKSEL ÖZELLİKLER
| Modeli | OWM28BL26 | OWM28BL38 | OWM28BL77 | |||||
| Kutup sayısı | 4 | 4 | 4 | |||||
| Faz sayısı | 3 | 3 | 3 | |||||
| Anma gerilimi VDC | 15 | 24 | 24 | |||||
| Anma hızı RPM | 8000 | 10000 | 3700 | |||||
| Sürekli durma torku mN.m | 8.4 | 17 | 60 | |||||
| Anma torku mN.m | 7 | 14.12 | 50 | |||||
| Anma gücü W | 6 | 14.78 | 16 | |||||
| Tepe torku mN.m | 21 | 42.4 | 150 | |||||
| Tepe akımı A | 2.5 | 2.8 | 3 | |||||
| Hat direnci ohm | 8 | 4.63 | 4.67 | |||||
| Hat endüktans mH | 2 | 3 | 3.5 | |||||
| Tork sabiti mNm / A | 13.7 | 16 | 50 | |||||
| Rotor ataleti g.cm2 | 1.23 | 2.12 | 5.98 | |||||
| Gövde uzunluğu mm | 26 | 38 | 77 | |||||
| Kütle Kg | 0.06 | 0.082 | 0.28 | |||||
◆BOYUTLAR:
◆İlgili İsimler:
Fırçasız Düzgün Hız Kontrol Motoru |Yüksek Hızlı Fonksiyon için Fırçasız Motor Makinesi |Araba Yastık Masaj Pompası için Fırçasız Elektrikli Cihaz
|
|
