Ürün ayrıntıları:
|
| Nominal Gerilim: | 48V | Motor hızı: | 24000 RPM |
|---|---|---|---|
| Hava akımı: | 77M3 / H | Sürüş motoru: | 3 fazlı fırçasız motor |
| Rulman: | NMB | gürültü, ses: | 80dB |
| Hizmet ömrü: | 10000 Saat | Hava basıncı: | 10.5KPa |
| Vurgulamak: | Yüksek Devir BLDC Santrifüj Fan,fırçasız dc soğutma fanı,48V fırçasız üfleyici fan |
||
Elektrikli süpürge, Hava temizleyici, El kurutma makinesi, Hava kabarcığı makinesi, pil soğutma için 48V DC hava vakumlu üfleyici

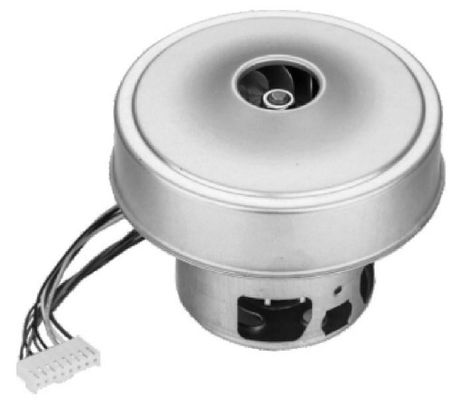

OWB1069 serisi fırçasız DC hava vakumlu üfleyici
1: Fırçasız DC Hava Üfleyici Özellikleri:
1: Uzun hizmet ömrü ve daha düşük gürültü sunan yüksek hızlı, özel yüksek hızlı bilyalı rulman (NMB)
2: Kompakt boyutlu tasarım ile yüksek basınç ve hava akışı çıkışı
3: Yüksek verimlilik, fırça motoru üfleyiciden çok daha verimli
4: Yüksek güvenilirlik, özel kontrolör çalışmayı daha güvenilir hale getirir
5: Yüksek akıllı, PWM hız ayarı, pozitif ters çevirme, PG sinyal geri bildirimi, akıllı kontrol
2: Fırçasız DC Hava Üfleyici Uygulamaları:
1: Tampon hava yastığı
2: Akıllı kapak
3: Elektrikli-Sürücü balgam-Enayi
4: Merkezi havalandırma sistemi
5: Hava temizleyici
6: El kurutma makinesi
7: Hava kabarcığı makinesi
8: Havalandırma cihazı
3: Ürün Parametreleri
| Modeli | OWB1069-48 | OWB1069-24 |
| Anma Gerilimi | 48VDC | 24VDC |
| Anma akımı (açık) | 5,9A | 6,9A |
| Hava akışı (açık) | 77 milyon3/ H | 64 milyon3/ H |
| Motor Hızı (açık) | 24000 RPM | 20000RPM |
| Anma akımı (kapalı) | 2.8A | 3,5A |
| Hava basıncı (kapalı) | 10,5 kPa | 6.5kPa |
| Motor Hızı (kapalı) | 28000 RPM | 24000RPM |
| Motor kutbu | 4 | 4 |
| Faz Direnci | 1,2 Ohm | 0,9 Ohm |
| gürültü, ses | 80 dBA | 80 dBA |
| Bilye | NMB Yüksek hızlı bilyalı rulman | |
| Sürüş motoru | 3 fazlı fırçasız DC motor | |
| Hall sensörü açısı | 120 ° | |
| RPM-Nabız | 1 Hz = 30 devir / dakika | |
| Sargı tipi | Delta | |
| Sargı dayanım Gerilimi | 500VDC (1 dakika) | |
| Yalıtım sınıfı | F sınıfı | |
| Üfleyici ağırlığı | 430 g | |
| IP sınıfı | IP54 | |
| Çalışma sıcaklığı | -20 ℃ ~ 50 | |
| Hizmet ömrü (40 ℃ altında) | 10000 saat | |
4: Ürün performansı
OWB1069 fırçasız DC üfleyici değiştirme süresi
OWB1069 fırçasız DC üfleyici Performans eğrileri
5: Genel boyutlar
6: Bağlantı şeması
| PIN 1 | Sarı | Motor fazı A |
| PIN 2 | Mavi | Motor fazı B |
| Toplu iğne 3 | Beyaz | Motor fazı C |
| Pin 4 | Kırmızı | + 5V |
| Toplu iğne 5 | Mor | Salon A |
| Toplu iğne 6 | Yeşil | B Salonu |
| Toplu iğne 7 | Gri | C Salonu |
| Toplu iğne 8 | Siyah | GND |
7: Dikkat
1: Maksimum hava basıncı altında çalışmayın, maksimum hava basıncında hava akışı çok küçük ve kullanımı güvenli değil.
2: Girişe bir filtre eki eklemek, üfleyici yatağının daha uzun hizmet ömrü sağlar.
3: Doğru dönüş yönü CCW'dir
4: Üfleyiciyi Yüksek sıcaklık, yüksek nem, yüksek manyetik alanlarda kullanmayın
5: Lütfen üfleyici için uygun güç kaynağı kullanın.
