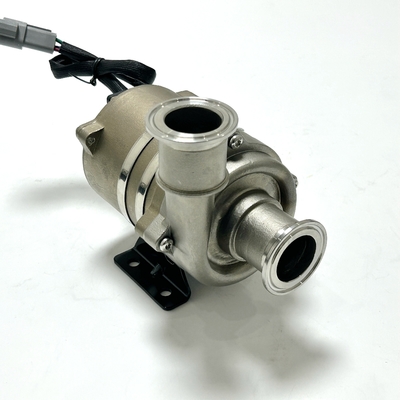

Veri Merkezinde Sıvı Soğutucu ve Soğutucu için 48V Elektrikli Soğutucu Pompası

Veri Merkezinde Sıvı Soğutucu ve Soğutucu için 48V Elektrikli Soğutucu Pompası

Ürün özellikleri

Ürün Adı: BLDC Elektrikli Su Pompası

Model:OWPD650B-1

Kullanım süresi: 40000 saat

IP derecesi: IP67

Görünüm: Paslanmaz çelik doğal renk

Parantez: Ayrılmış

Gürültü: ≤65dB ((A)

Ağırlık: 4.26Kg

Sıkışıklık: 0.4Mpa'da, sızıntı <1ml

Alev geciktiricisi: GB/T 2408 standardına göre yatay yanma HB seviyesine ve dikey yanma V-0 seviyesine uymaktadır.

Mekanik dayanıklılık: QC/T413-2015 standardına göre, Ağırlık Derecesine Uygun: Motorda

Yasaklı maddeler: GBT 30512-2014'e uymaktadır

Kullanım alanı

Çevre sıcaklığı: -40°C-85°C

Sıvı sıcaklığı: -40°C -85°C

Sıvı tip: Ticari soğutma maddeleri su pompaları ile kullanılabilir, ancak farklı soğutma maddeleri karıştırılmasına izin verilmez.Soğutma sisteminin tamamen ortamla doldurulması için, soğutma sistemi tamamen vakuma boşaltılmalıdır.

Kurulum: Kurulum yerinin tanımlanmasında ve özel sabitlemede titreşim ve gürültü gereksinimleri dikkate alınmalıdır.

Uygulamadaki elemanlar/kilitler ve kurulum pozisyonu, bağlantı sisteminin yüzeyinde/içinde su birikmesini önlemelidir.

Tipik uygulamalar: Enerji depolama termal yönetim sistemi, sıvı soğutmalı şarj dolabı, veri merkezi sistemi

Temel parametreler:

Adlık voltaj: 48VDC

Çalışma voltaj aralığı:30-60VDC

Değerli akım: 15±5% A

İsimlendirilmiş performans: 120L/min@180Kpa

Giriş gücü: 700W±5%

Maksimum akış hızı: 180±5% L/min

En yüksek başlık: 23±1 m

Hız aralığı: 2500 rpm-5500 rpm

Direnç: 2.6±3%Ω

İndüktans: Eksi Q 14mH Eksi D 13mH

BEMF: 24.5±3%V

Çubuk çiftleri sayısı: 3 çubuk çift

İzolasyon derecesi: F

Elektrik gücü: <1mA >500MΩ

Kullanım uzunluğu: U V W Güç kablosu uzunluğu 300 mm

Bağlantı bilgileri: Amfenol:AT04-3P-RD01-NFK

Kontrol cihazının kullanım talimatları

PCBA Boyutları: 100mm*90mm, Yüksekliği: 32mm

Kontrolör Montaj Boyutları:

Sıcaklık havuzu boyutu:120mm*100mm,Sıcaklık havuzu kalınlığı:8mm

Toplam yükseklik (PCBA dahil):42mm, Montaj Soketleri:4mm*5mm ((M3 vidaları kullanın)

I/O kontrol portu

1. PWM. PWM giriş frekansı: 100-1000Hz (200Hz önerilir), PWM genişliği: 10-48V, çalışma döngüsü hız düzenleme aralığı açıklaması: 0%-10%: pompa durması (durma sinyali için% 7 önerilir), 11%-55%:Pompa minimum hızı çalışması56% - 90%: doğrusal hız aralığı, 91% - 100%: pompanın maksimum hız çalışması
2. Hata. Hata geri bildirim sinyali çıkışı (akım türü): normal çalışma için yüksek seviyede (48V), hata için düşük seviyede (<1V) ve hata geri bildirimi için tipik çalışma akımı 5mA'dır
3. GND, sinyal GND.
4. VSP. Analog gerilim giriş hızı düzenleme (0-10V)
5. 10V. 10V güç kaynağı.


Pompa kurulumunun boyutu

Pompanın performansı

Sınav bandının şematik şeması
