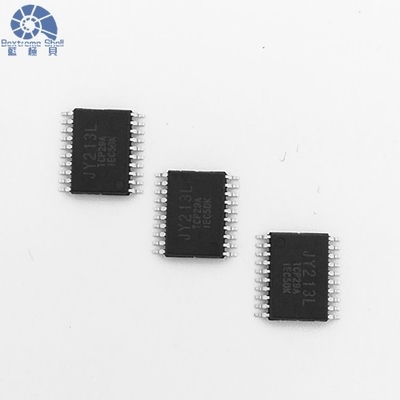

Güç MOSFET ve IGBT Cihazları için JY213L Yüksek Hızlı Kapı Sürücüsü

Üç Bağımsız Çıkış Kanallı Güçlü MOSFET ve IGBT Cihazları İçin JY213L Yüksek Hızlı Kapı Sürücüsü

Tanım

JY213L, güç MOSFET ve IGBT cihazları için özel olarak tasarlanmış yüksek hızlı 3 fazlı bir kapı sürücüsüdür.Bu gelişmiş sürücü, optimum kontrol sağlayan hem yüksek hem de düşük taraf referanslı üç bağımsız çıkış kanalına sahiptir.Yerleşik ölü zaman ve içinden geçme koruması ile yarım köprüyü koruyarak olası hasarları önler.UVLO devreleri, düşük eşik voltajı durumlarında arızayı önleyerek güvenilir çalışmayı sağlar.Çığır açan bir yüksek voltajlı BCD işlemi ve ortak mod gürültü önleme tekniği kullanan bu sürücü, olağanüstü negatif geçici voltaj toleransı sergilerken yüksek dV/dt gürültü senaryolarında kararlılığı korur.Ek olarak, bir etkinleştirme pimi, bekleme modunu etkinleştirerek çipin düşük sakin bir akım durumuna girmesine izin verir ve pil ömrünü uzatır.JY213L yüksek hızlı kapı sürücüsü ile benzersiz performansı ve kalıcı güvenilirliği deneyimleyin.Daha fazla ayrıntı almak için lütfen buraya tıklayın.

Özellikler

• Entegre 90V yarım köprü yüksek yan sürücü
• 3 fazlı yarım köprü kapılara kadar sürebilme
• Her yüksek yan kanal için yerleşik önyükleme bandı diyotu
• Dahili ölü zaman koruması
• Kesintisiz koruma
• VCC ve VBS için düşük voltaj kilitlemesi
• VCC ve VBS için düşük çalışma voltajı 0–5,5 V
• 3,3V ve 5V giriş mantığı uyumlu
• Düşük bekleme akımı için pimi (EN) etkinleştirin
• IO+/IO-: VCC=15V'de +1,2A/–2,0A, VBS=15V
• Dahili ölü zaman: 0,5 us (tip.)
• Ortak mod dV/dt gürültü giderme devresi
• Negatif geçici gerilime toleranslı
• Daha iyi gürültü bağışıklığı için düşük dI/dt kapı sürücüsü
• –40ºC ila 125ºC çalışma aralığı
• Az yer kaplayan paket: TSSOP20L/24L,173mil

Başvuru

• E-BIKE/elektrikli alet 3 fazlı motor sürücüsü
• Pille çalışan mini/mikro motor kontrolü
• Genel amaçlı invertör

Blok Şeması

Tipik uygulama devresi

PIN konfigürasyonu
