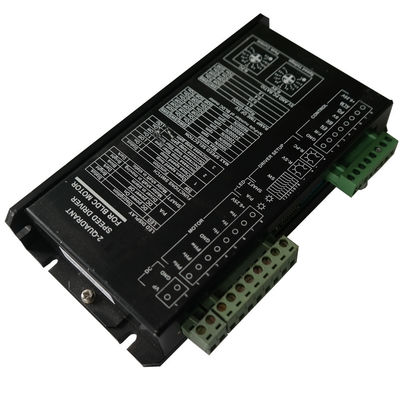

48V 30A 86mm 3 Fazlı BLDC Motor Sürücüsü, F R Kontrollü
  • Adı
  • Adı
  • Adı

48V 30A 86mm 3 Fazlı BLDC Motor Sürücüsü, F R Kontrollü

Adedi: 1 bilgisayar
fiyat: negotiable
Standart ambalaj: karton kutu
Teslim süresi: onaylandığı gibi
Ödeme yöntemi: L / C, T / T, Western Union, Paypal
Tedarik kapasitesi: 3000pcs / ay
Ayrıntılar Bilgi
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
OWO
Sertifika
CE, RoHs
Model numarası
BLSD4830DC-2Q-N
Voltaj:
48VDC
Zirve yapıyorum:
30A
Devam ediyorum:
15A
güç:
720W
Referans girişi:
0 ~ 5v / PWM / Frekans
Boyut (L * W * H):
162 * 82,5 * 29
60/120º Hall Sensör:
Evet
PI Speed ​​yakın-gevşek kontrol:
Evet
Vurgulamak:

48V üç fazlı bldc motor sürücüsü

,

30A 3 Fazlı BLDC Motor Sürücüsü

,

30A üç fazlı fırçasız dc motor Sürücüsü

Ürün Tanımı

48V 30A 86mm brushelss dc motor hız sürücüsü, salon sensörlü 3 fazlı bldc motor için BLDC motor kontrolörü





Açıklama:



N Serires, değişken parametrelere ve PI yakın döngüye sahip bir hız sürücüsüdür.Referans, 0∼5V analog voltaj veya% 0∼100 PWM olabilir.Ayrıca PCB üzerine bir FV ünitesi eklenerek 0∼3kHz frekansa getirilebilir.Kutup sayısı, maksimum hız, rampa süresi, döngü filtre süresi ve tepe akımı gibi parametreler DIP anahtarları ve potansiyometreler ile ayarlanabilir. Oy dereceleri 12,24,36,48VDC'dir.Çalışma akımı sınıfları 5,10,15A'dır.Ortam sıcaklığı derecesi -10∼ + 45ºC, -40∼ + 65ºC'dir.



Özellikleri:

♦ Yüzeye montaj teknolojisi ve küçük boyut.

♦ İyi doğrusallığa sahip 2 Çeyrek PI yakın döngü hızı kontrolü.

♦ Farklı motorlar için Değişken Parametre ayarı

♦ Hız darbesinin (PG), alarmın F / R, etkinleştirme, fren, hız referansı ve çıkış fonksiyonlarının kontrol fonksiyonları.Aşırı sıcaklık koruması.

♦ Üç çeşit referans girişi: analog voltaj, PWM, frekans.

♦ Hall sensörlü 3 fazlı fırçasız DC motor için uygundur

♦ Endüstriyel tip yongaların kullanılması.



Adlandırma Kuralı:



    BLSD 48 30 DC - 2Q - N - T P
BLSD: BLDC hız sürücüsü

48: Anma Gerilimi (VDC)

30: Tepe Akım Sınırı (A)

DC: DC güç girişi

2Q: 2 Çeyrek sürüş modu

N:N serisi (normal boyut ve değişken parametreler)

T: T = -40 ~ + 65ºC Ta, etiketsiz = -10 ~ + 45ºC Ta

P: SV'de P = 0-3KHz darbe girişi, etiketsiz = SV'de 0-5V



Sabit Parametreli N Serisi 2Q BLDC Hız Sürücüsü:



HAYIR. Modeli Ortam
Sıcaklık
(ºC)		 Voltaj
(VDC)		 Zirve
Güncel
Sınırı
(A)		 Sürekli
Güncel
(A)		 60º / 120º
Salon
Sensör		 f
PWM
(kHz)		 PI Hızı
Kapatma halkası
Kontrol		 SV
Rampa
Zaman
(S)		 SV
Aralık
(V)		 LV &
OV
Sınırı		 Alarm
Çıktı		 Hız
Nabız
Çıktı
1 BLSD1210DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 12V
(9 ~ 15)		 10 5 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
2 BLSD1220DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 12V
(9 ~ 15)		 20 10 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
3 BLSD1230DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 12V
(9 ~ 15)		 30 15 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
4 BLSD2410DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 24V
(17 ~ 32)		 10 5 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
5 BLSD2420DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 24V
(17 ~ 32)		 20 10 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
6 BLSD2430DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 24V
(17 ~ 32)		 30 15 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
7 BLSD3610DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 36V
(27 ~ 45)		 10 5 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
8 BLSD3620DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 36V
(27 ~ 45)		 20 10 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
9 BLSD3630DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 36V
(27 ~ 45)		 30 15 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
10 BLSD4810DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 48V
(37 ~ 55)		 10 5 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
11 BLSD4820DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 48V
(37 ~ 55)		 20 10 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu
12 BLSD4830DC-2Q-N **** -10 ~ + 45
-40 ~ + 65		 48V
(37 ~ 55)		 30 15 √ 15 √

0.1 / 0.25 /

0.5 / 1.0

 0 ~ 5 √ √ 24p / r @
8 Kutuplu














Farkına varmak:

1. Sürücünün tepe akımını seçin: Motorun nominal akımı Ir gösteriliyorsa, o zaman Ip (A) ≧ 2 * Ir (A).
Pr (W) motorunun nominal çıkış gücü sunuluyorsa, Ip (A) ≧ 4 * Pr / Vr.Vr (V), motorun nominal voltajıdır.
2. Sürüş kadranı: Sürücüler yalnızca Ⅰ & Ⅲ çeyreğinde kullanılır.
3. Frekans girişi: FV transfer modülü, SV portunda frekans kontrolü (0-3KHz / TTL) için sürücüye eklenebilir.
4. Fren çalışması: BK portu düşük seviyeye getirildiğinde, alt MOSFET'lerden sargıları kısa devre yaparak motor hızlı bir şekilde çalışmayı durduracaktır.Frenlemedeki motor hızı,
Safe-Brake-Speed ​​Ns değerini aşmayın (bağlantı şemasına bakın).
5. Uçlardan kaynaklanan parazit: Hall sinyalleri, uzunluk 500 mm'den fazla olduğunda sargı uçlarındaki anahtarlanmış akımla bozulabilir.Onları birbirine bağlamayın.Daha iyi
korumalı kablolar kullanın.
6. Motor İzolasyonu: Hall sensörlerinden Sargılara / Hall sensörlerinden Motor Kasasına / Sargılardan Motor Kasasına
İzolasyon Direnci> 500MOhm @ 500VDC
Dielektrik dayanım <1mA @ 500VAC / 50-60Hz / 1 dakika

Tipik Bağlantılar:

48V 30A 86mm 3 Fazlı BLDC Motor Sürücüsü, F R Kontrollü 0
