Ürün ayrıntıları:
|
| Voltaj: | 12VDC | Zirve yapıyorum: | 20A |
|---|---|---|---|
| Devam ediyorum: | 10 A | güç: | 240W |
| Referans girişi: | 0 ~ 5v / PWM / Frekans | Boyut (L * W * H): | 108 * 82,5 * 29/108 ** 85 * 54 |
| Tamamen yerleşik donanım: | Evet | ||
| Vurgulamak: | 240W 3 Fazlı BLDC Motor Sürücüsü,3 Fazlı BLDC Motor Sürücü Hız Kontrolü,fırçasız 3 fazlı dc motor kontrolörü |
||

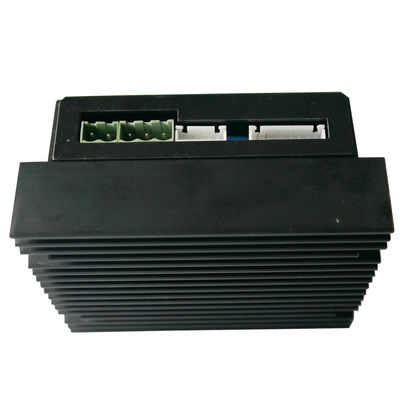

12V 2-Çeyrek, PI yakın döngü kontrolü, sabit parametreler Otomatik makineler için fırçasız dc motor sürücüsü
Farkına varmak:
Açıklama:
S serisi, sabit parametrelere sahip basit kompakt hızlı sürücüdür ve 0 ~ 5Vanalog voltaj veya% 0 ~ 100 PWM olabilir.Ayrıca PCB üzerine bir FV ünitesi ekleyerek 0 ~ 3KHz frekans olabilir.Motorun kutup sayısı, hız aralığı ve rampa süresinin olması gerekir sipariş vermeden önce sunulur.Gerilim sınıfları 12,24,36,48,60VDC'dir.Çalışma akımı sınıfları 10,20,30,40,50A'dır. Ortam sıcaklığı sınıfı -40 ~ 65 ℃'dir.
Özellikleri:
♦Yüzeye montaj teknolojisi ve kompakt boyut.
♦ İyi doğrusallığa sahip 2 Çeyrek PI yakın döngü hızı kontrolü.
♦ Farklı motorlar ve kolay kullanım için eşleşen parametreler.
♦ F / R etkinleştirme, fren, hız referansı, aşırı voltaj, düşük voltaj, aşırı sıcaklık ve hız darbesi (PG), alarm çıkış fonksiyonlarının kontrol fonksiyonları.
♦ Üç çeşit referans girişi: analog voltaj, PWM, frekans.
♦ Kullanıcı, hız darbesinin çıkış fonksiyonları aracılığıyla motorun doğru hızını elde edebilir
♦ Hall sensörlü 3 fazlı BLDC motorlar için uygundur.
♦ Endüstriyel tip yongaların kullanımı
♦ Ekstra hız gösteren panel seçin, motorun hızını, serbest kontrol hızını gösterebilir, Motorun F / R'sini değiştirebilir, Motoru Başlat ve Durdur
Adlandırma Kuralı:
BLSD 12 20 DC - 2Q - S -8 -040 -0,5 - TAP
BLSD: BLDC hız sürücüsü
12: Anma Gerilimi (VDC)
20: Tepe Akım Sınırı (A)
DC: DC güç girişi
2Q: 2 Çeyrek sürüş modu
S: S serisi (küçük boyutlu ve sabit parametre)
8: Motorun kutup sayısı
040: Maksimum hız aralığı (rpm / 100)
0.5: RC tipi referans SV (S) rampa süresi
T: T = -40 ~ + 65ºC Ta, etiketsiz = -10 ~ + 45ºC Ta
A: A = 60º Hall sensörü, etiketsiz = 120º Hall sensörü
P: SV'de P = 0-3KHz darbe girişi, etiketsiz = SV'de 0-5V
Sabit Parametreli S Serisi 2Q BLDC Hız Sürücüsü:
| HAYIR. | Modeli | Ortam Sıcaklık (ºC) |
Voltaj (VDC) |
Zirve Güncel Sınırı (A) |
Sürekli Güncel (A) |
60º / 120º Salon Sensör |
f PWM (kHz) |
PI Hızı Kapatma halkası Kontrol |
SV Rampa Zaman (S) |
SV Aralık (V) |
LV & OV Sınırı |
Alarm Çıktı |
Hız Nabız Çıktı |
Sıcaklık Lavabo |
|
1 |
BLSD1205DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
5 | 2.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 2 | BLSD1210DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
10 | 5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 3 | BLSD1215DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 4 | BLSD1220DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 5 | BLSD1230DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
√ |
| 6 | BLSD2405DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
5 | 2.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 7 | BLSD2410DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
10 | 5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 8 | BLSD2415DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 9 | BLSD2420DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 10 | BLSD2430DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
√ |
| 11 | BLSD3605DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
5 | 2.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 12 | BLSD3610DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
10 | 5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 13 | BLSD3615DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 14 | BLSD3620DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 15 | BLSD3630DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
√ |
| 16 | BLSD4805DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
5 | 2.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 17 | BLSD4810DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
10 | 5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 18 | BLSD4815DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
15 | 7.5 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 19 | BLSD4820DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
20 | 10 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
X |
| 20 | BLSD4830DC-2Q-S **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
30 | 15 | √ | 15 | √ | 0.1 ~ 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
√ |
