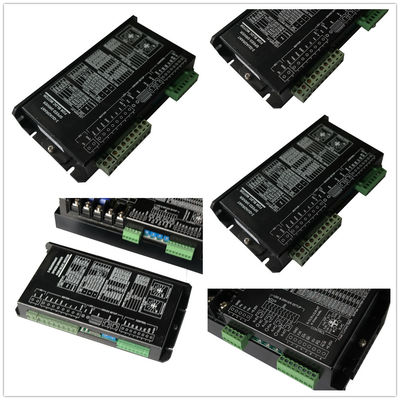

Ürün ayrıntıları:
|
| Voltaj: | 48VDC | Devam ediyorum: | 10 A |
|---|---|---|---|
| güç: | 560W | 60/120º Hall Sensör: | Evet |
| PI Speed yakın-gevşek kontrol: | Evet | SV Rampa Süresi: | 0.1 / 0.25 / 0.5 / 1.0S |
| OV Sınırı: | Evet | f PWM: | 15kHz |
| Vurgulamak: | bldc motorların kapalı çevrim akım kontrolü,fırçasız dc motorun kapalı çevrim kontrolü,bldc motorların kapalı çevrim kontrolü |
||
Özellikleri:
♦ Yüzeye montaj teknolojisi ve küçük boyut.
♦ İyi doğrusallığa sahip 2 Çeyrek PI yakın döngü hızı kontrolü.
♦ Farklı motorlar için Değişken Parametre ayarı
♦ Hız darbesinin (PG), alarmın F / R, etkinleştirme, fren, hız referansı ve çıkış fonksiyonlarının kontrol fonksiyonları.Aşırı sıcaklık koruması.
♦ Üç çeşit referans girişi: analog voltaj, PWM, frekans.
♦ Hall sensörlü 3 fazlı fırçasız DC motor için uygundur
♦ Endüstriyel tip yongaların kullanılması.
Açıklama:
N Serires, değişken parametrelere ve PI yakın döngüye sahip bir hız sürücüsüdür.Referans, 0∼5V analog voltaj veya% 0∼100 PWM olabilir.Ayrıca PCB üzerine bir FV ünitesi eklenerek 0∼3kHz frekansa getirilebilir.Kutup sayısı, maksimum hız, rampa süresi, döngü filtre süresi ve tepe akımı gibi parametreler DIP anahtarları ve potansiyometreler ile ayarlanabilir. Oy dereceleri 12,24,36,48VDC'dir.Çalışma akımı sınıfları 5,10,15A'dır.Ortam sıcaklığı derecesi -10∼ + 45ºC, -40∼ + 65ºC'dir.
Adlandırma Kuralı:
BLSD 48 30 DC - 2Q - N - T P
BLSD: BLDC hız sürücüsü
48: Anma Gerilimi (VDC)
20: Tepe Akım Sınırı (A)
DC: DC güç girişi
2Q: 2 Çeyrek sürüş modu
N:N serisi (normal boyut ve değişken parametreler)
T: T = -40 ~ + 65ºC Ta, etiketsiz = -10 ~ + 45ºC Ta
P: SV'de P = 0-3KHz darbe girişi, etiketsiz = SV'de 0-5V
Sabit Parametreli N Serisi 2Q BLDC Hız Sürücüsü:
| HAYIR. | Modeli | Ortam Sıcaklık (ºC) |
Voltaj (VDC) |
Zirve Güncel Sınırı (A) |
Sürekli Güncel (A) |
60º / 120º Salon Sensör |
f PWM (kHz) |
PI Hızı Kapatma halkası Kontrol |
SV Rampa Zaman (S) |
SV Aralık (V) |
LV & OV Sınırı |
Alarm Çıktı |
Hız Nabız Çıktı |
| 1 | BLSD1210DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 2 | BLSD1220DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 3 | BLSD1230DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12V (9 ~ 15) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 4 | BLSD2410DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 5 | BLSD2420DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 6 | BLSD2430DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24V (17 ~ 32) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 7 | BLSD3610DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 8 | BLSD3620DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 9 | BLSD3630DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36V (27 ~ 45) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 10 | BLSD4810DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 11 | BLSD4820DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
| 12 | BLSD4830DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48V (37 ~ 55) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / r @ 8 Kutuplu |
