Ürün ayrıntıları:
|
| Çalışma Gerilimi: | 24V DC | Çalışma akımı: | 15A |
|---|---|---|---|
| Uygun motor: | sensörsüz motor | Çalışma sıcaklığı.: | -20- + 85 ℃ |

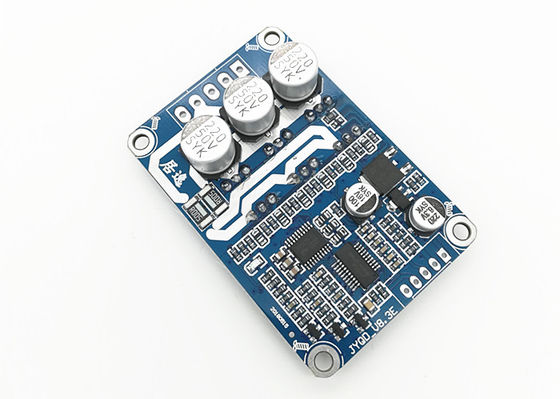

| Ürün adı: | BLDC motor sürücü kartı | renk: | Mavi |
| Vurgulamak: | bldc motor sürücüsü,3 fazlı motor sürücüsü |
||
| Model numarası | JYQD-V8.3E |
| Çalışma sıcaklığı. | -20–85 ℃ |
| Çalışma gerilimi | 12V-36V |
| Maksimum akım | 15A |
| Devamlı çalışma akımı | 15A |
| · PWM hız kontrolü | PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100 |
| Analog voltaj hız ayarı | 0-5V |
| OV / LV koruması | EVET |
| Hız darbe sinyali çıkışı | EVET |
| 1. Motorun voltaj ve güç parametrelerinin sürücü kartının belirtilen aralığını aşmadığını doğrulayın. |
| 2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Sürüş etkisi iyi değilse (örn. Başlangıç titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler, En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü panosunun direnci ve kapasitansı (ayarlamanın nasıl yapılacağı için eke bakın) |
| 3. JYQD-V8.3E sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir panodur.Motorun gücü 60W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motor gücü 60W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir. |
| 4. JYQD-V8.3E sürücü kartının anti-ters bağlantı korumasına sahip olmadığını, ters polarite bağlantısı durumunda sürücü kartına kalıcı olarak zarar vereceğini lütfen unutmayın. |
| 5. Sürücü kartındaki 5V çıkış bağlantı noktası, harici cihaz bağlamayı yasaklar.Hız regülasyonu ve tersine çevirme için sadece harici potansiyometre ve panonun anahtarı için geçerlidir. |
|
6. JYQD_V8.3E sürücü kartındaki “M” terminali motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'dan azdır.
|
|
3. Sürücü panosu motora 50 cm'den daha uzaksa blendajlı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.
|
| 4. Kontrol bağlantı noktası mesafesi: 2.54 mm, Güç bağlantı noktası mesafesi: 3.96 mm |
| 5. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin |
