| Adedi: | 1 Takım |
| fiyat: | negotiable |
| Standart ambalaj: | PE torba + karton |
| Teslim süresi: | 5-10 gün |
| Ödeme yöntemi: | / T, L / C, PayPal |
| Tedarik kapasitesi: | 1000sets / gün |
| Model numarası | JYQD-V8.3E |
| Çalışma sıcaklığı. | -20–85 ℃ |
| Çalışma gerilimi | 12V-36V |
| Maksimum akım | 15A |
| Devamlı çalışma akımı | 15A |
| · PWM hız kontrolü | PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100 |
| Analog voltaj hız ayarı | 0-5V |
| OV / LV koruması | EVET |
| Hız darbe sinyali çıkışı | EVET |
| 1. Motorun voltaj ve güç parametrelerinin sürücü kartının belirtilen aralığını aşmadığını doğrulayın. |
|
2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Sürüş etkisi iyi değilse (örn. Başlangıç titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler, En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü panosunun direnci ve kapasitansı (ayarlamanın nasıl yapılacağı için eke bakın)
|
|

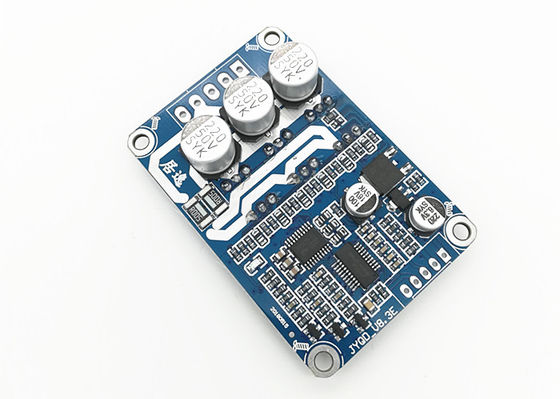

3. JYQD-V8.3E sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir panodur.Motorun gücü 60W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motor gücü 60W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir.
|
| 5V | Sürücü kartı dahili çıkış voltajı |
| M | Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali. |
| Z / F | Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın. |
| VR | Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100 |
| GND | Sürücü kartı dahili kontrolü için kullanılır |
| MA | motor fazı A |
| MB | motor fazı B |
| MC | motor fazı C |
| GND | DC- |
| VCC | DC + |
