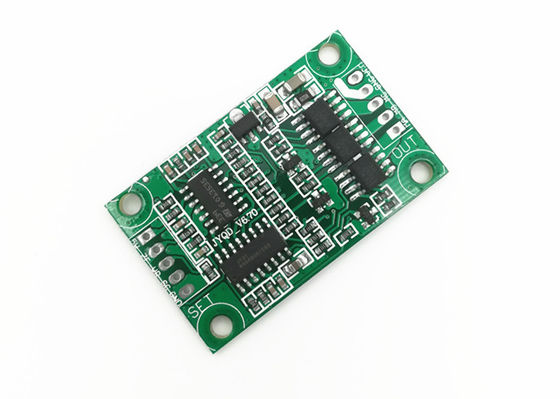

Dikdörtgen Fırçasız DC Motor Sürücüsü Hız Darbe Sinyali Çıkışı Çıplak Kart

Adedi:	1 Takım
fiyat:	Pazarlık edilebilir
Standart ambalaj:	PE torba + karton
Teslim süresi:	5-10 gün
Ödeme yöntemi:	/ T, L / C, PayPal
Tedarik kapasitesi:	1000sets / gün

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

Model numarası

JYQD-V6.7

Çalışma Gerilimi:

12V-24V

Çalışma akımı:

Hız kontrolü:

PWM veya 0-5V

Çalışma sıcaklığı.:

-20–85 ℃

Maksimum akım:

Analog voltaj hız ayarı:

Vurgulamak:

bldc motor sürücüsü

3 fazlı motor sürücüsü

Ürün Tanımı

Sensörsüz BLDC motor için 12V-24VDC 3A küçük boyutlu JYQD-V6.7 BLDC motor sürücüsü

(Fırçasız Sensörsüz DC motor için)

Model numarası	JYQD-V6.7
Çalışma sıcaklığı.	-20–85 ℃
Çalışma gerilimi	12V / 24V
Maksimum akım	3 A
Devamlı çalışma akımı	2A
· PWM hız kontrolü	PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100
Analog voltaj hız ayarı	0-5V
Hız darbe sinyali çıkışı	EVET

Uygulama Notları:

1. Motorun voltaj ve güç parametrelerinin sürücü kartının belirtilen aralığını aşmadığını doğrulayın.

2. Bu BLDC motor sürücü kartı, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Sürüş etkisi iyi değilse (örn. Başlangıç titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler, En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü panosunun direnci ve kapasitansı (ayarlamanın nasıl yapılacağı için eke bakın)

3. JYQD-V6.7 sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir panodur.Motorun gücü 60W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motor gücü 36W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir.

4. JYQD-V6.7 sürücü kartının anti-ters bağlantı korumasına sahip olmadığını, ters polarite bağlantısı durumunda sürücü kartına kalıcı olarak zarar vereceğini lütfen unutmayın.

5. Sürücü kartındaki 5V çıkış bağlantı noktası, harici cihaz bağlamayı yasaklar.Hız regülasyonu ve tersine çevirme için sadece harici potansiyometre ve panonun anahtarı için geçerlidir.

6. JYQD-V6.7 sürücü kartındaki "SC" terminali, motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'dan azdır.

Sürücü panosu şeması

Bağlantı şeması

5V ----- Sürücü kartı dahili çıkış voltajı

SC ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.

1. Kontrol bağlantı noktası

Z / F---- Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın.

VR ---- Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100

GND- Sürücü panosu dahili kontrolü için kullanılır

2. Güç bağlantı noktası

MA ---- motor fazı A

MB ---- motor fazı B

MC---- motor fazı C

GND---- DC-

VCC---- DC +

3. Sürücü panosu motora 50 cm'den daha uzaksa blendajlı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.

4. Kontrol bağlantı noktası mesafesi: 2.54 mm, Güç bağlantı noktası mesafesi: 2.54 mm

5. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.

Boyutsal çizim

JYQD-V6.7 KULLANIM KILAVUZUNU İNDİRİN
