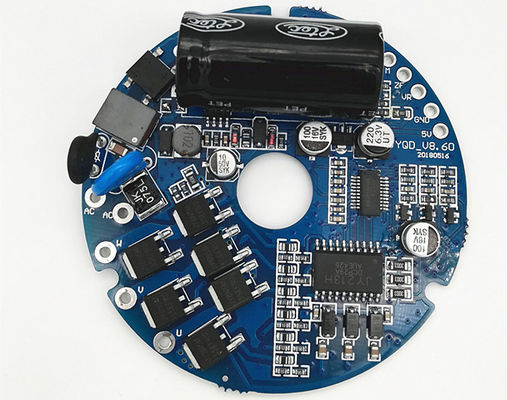

110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı

110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı
110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı 110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı

Büyük resim :  110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: JUYI
Model numarası: JYQD-V8.6
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotiable
Ambalaj bilgileri: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme koşulları: / T, L / C, PayPal
Yetenek temini: 1000sets / gün

110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı

Açıklama
Çalışma Gerilimi: 220V AC Çalışma akımı: 0.5A
Uygulama: eksenel akış fanı, hava üfleyici, su pompası Çalışma sıcaklığı.: -20-85 ℃
şekil: yuvarlak Görev döngüsü: % 0-100
Vurgulamak:

bldc motor sürücüsü

,

fırçasız motor sürücüsü

220 V AC girişi JYQD-V8.6 sensörsüz DC motor için fırçasız DC motor sürücü kartı


Model numarası JYQD-V8.6
Çalışma sıcaklığı. -20–85 ℃
Çalışma gerilimi 110V AC / 220V AC
En yüksek güç 150 W
Devamlı çalışma akımı 0.5A
·PWM hız kontrolü PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100
Analog voltaj hız ayarı 0-5V
OV / LV koruması EVET
Hız darbe sinyali çıkışı EVET



Bağlantı şeması

110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı 0
5V----- Sürücü kartı dahili çıkış voltajı
M---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.
Z / F---- Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın.
VR---- Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100
GND- Sürücü panosu dahili kontrolü için kullanılır



2. Güç bağlantı noktası

U / MA ---- motor fazı A
V / MB ---- motor fazı B
W / MC---- motor fazı C
AC---- L
AC---- N

3. Sürücü panosu motora 50 cm'den daha uzaksa blendajlı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.

4. bu AC giriş sürücü kartı, uygulamadaki yerleşik sürücü olabilir

5. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.

Boyutsal çizim
110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı 1
110V Yüksek Gerilim Fırçasız DC Motor Sürücüsü 150W Yuvarlak Fırçasız DC Kontrol Cihazı 2
Uygulama Notları:
1. Motorun voltaj ve güç parametrelerinin sürücü kartının belirtilen aralığını aşmadığını doğrulayın.
2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Sürüş etkisi iyi değilse (örn. Başlangıç ​​titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler, En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü panosunun direnci ve kapasitansı (ayarlamanın nasıl yapılacağı için eke bakın)
3. JYQD-V8.6 sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir panodur.Motorun gücü 60W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motor gücü 60W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir.
4. Sürücü kartındaki 5V çıkış bağlantı noktası, harici aygıt bağlamayı yasaklar.Hız regülasyonu ve tersine çevirme için sadece harici potansiyometre ve panonun anahtarı için geçerlidir.
5. JYQD-V8.6 sürücü kartındaki “M” terminali motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'dan azdır.



JYQD-V8.6 KULLANIM KILAVUZUNU İNDİRİN
