| Modeli: JYQD-V7.0 |
| Çalışma sıcaklığı: -20—85 ℃ |
| Çalışma gerilimi: 12V / 24V |
| Maksimum akım: 3A |
| Sürekli çalışma akımı: 2A |
| PWM hız ayarı (1-20khz): görev döngüsü% 0-100 |
| Analog voltaj hız ayarı: 0-5V |
| Hata LED'i: Evet |
Uygulama yönergeleri
1. Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.
2. 120 ° Hall ile hall fırçasız dc motora uygulanabilir, tüm üreticilerin Hall hattı sıralaması karşılık gelmez, en iyi sürüş etkisini elde etmek için gerçek duruma göre Hall hattı sırasını veya motor üç fazlı hat sırasını ayarlayabilirsiniz .

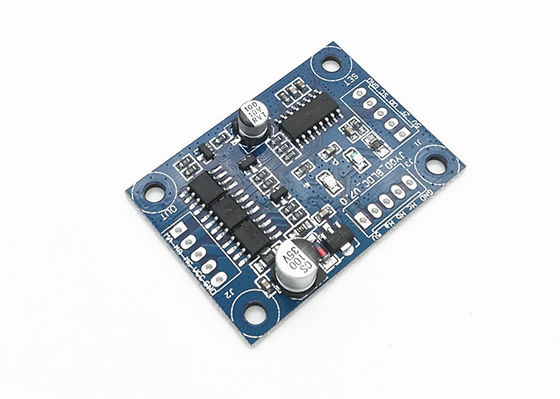

3. JYQD-V7.0, muhafazası ve soğutucusu olmayan sürücü kartıdır, motoru herhangi bir soğutucu olmadan 36 watt'ın altında sürebilir, ancak normal havalandırmaya ihtiyaç duyar.
4. Sürücü kartındaki 5V çıkış portunun harici güç ekipmanını bağlamak yasaktır.Yalnızca harici potansiyometre veya hız ayarı, komutasyon ve çalıştırmayı etkinleştirmek için anahtar için geçerlidir.
Bağlantı şeması
1. Kontrol bağlantı noktası
5V - Hız ayarı ve ters çalışma için sürücü kartı dahili çıkış voltajı, harici potansiyometre veya anahtar
Z / F—Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın.
VR - Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100
SC- Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, yasaklı çalışmaya GND'yi bağlayın.
GND- Sürücü panosu dahili kontrolü için kullanılır
2. Güç bağlantı noktası
MA ---- motor fazı A
MB ---- motor fazı B
MC---- motor fazı C
GND---- DC-
VCC---- DC +
3: Hall sensörü bağlantı noktası
Ha--- Salon a
Hb--- Salon b
Hc--- Salon c
GND--- GND
5V--- 5V çıkışı
4. Sürücü panosu motora 50 cm'den daha uzaksa blendajlı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.
5. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 2,54 mm
6. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.
Boyutsal çizim
