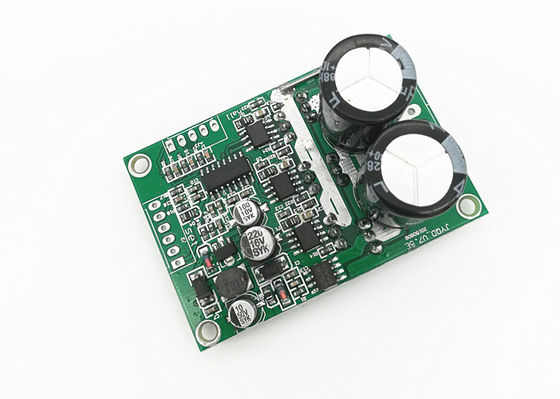

BLDC Üç Fazlı Pwm Dc Motor Sürücü Hız Kontrolü Mosfet

Adedi:	1 Takım
fiyat:	negotiable
Standart ambalaj:	PE torba + karton
Teslim süresi:	5-10 gün
Ödeme yöntemi:	/ T, L / C, PayPal
Tedarik kapasitesi:	1000sets / gün

Ayrıntılar Bilgi

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

Model numarası

JYQD-V7.5E

Çalışma Gerilimi:

36VDC

Çalışma akımı:

PWM hız kontrolü:

Hız darbe sinyali çıkışı:

Dahil etmek

Çalışma sıcaklığı:

-20–85 ℃

en yüksek güç:

Vurgulamak:

sürücü pwm motor dc

pwm 3 fazlı motor kontrolü

bldc motor pwm kontrolü

Ürün Tanımı

Kompakt boyut Hall etkisi BLDC motor sürücüsü 36VDC, 15A akım PWM hız kontrolü

MODEL

ÇALIŞMA SICAKLIĞI(℃)

ÇALIŞMA GERİLİMİ(V)

En yüksek güç

· SÜREKLİ ÇALIŞMA AKIMI

(Bir)

PWM HIZ DÜZENLEMESİ

(1-20KHZ)

ANALOG GERİLİM HIZI YÖNETMELİĞİ (V)

Hız darbe sinyali çıkışı

JYQD-V7.5E

-20–85 ℃

DC36V

700 W

15A

Görev döngüsü

% 0-100

0-5V

√

Uygulamalar:

BLDC fanı

BLDC motoru

BLDC hava üfleyici

BLDC su pompası

Bağlantı şeması

1. Kontrol bağlantı noktası

5V - Hız ayarı ve ters çalışma için sürücü kartı dahili çıkış voltajı, harici potansiyometre veya anahtar

Z / F —Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın.

VR - Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100

EL- Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, yasaklı çalışmaya GND'yi bağlayın.

Sinyal- Hız darbe sinyali çıkışı

GND- Sürücü panosu dahili kontrolü için kullanılır

2. Güç bağlantı noktası

MA ---- motor fazı A

MB ---- motor fazı B

MC ---- motor fazı C

GND ---- DC-

VCC ---- DC +

3: Hall sensörü bağlantı noktası

Ha - Salon a

Hb - Salon b

Hc - Salon c

GND - GND

5V - 5V çıkışı

4. Sürücü panosu motora 50 cm'den daha uzaksa blendajlı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.

5. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

6. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.

Boyutsal çizim

Uygulama yönergeleri
1.	Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.
2.	120 ° Hall ile hall fırçasız dc motora uygulanabilir, tüm üreticilerin Hall hattı sıralaması karşılık gelmez, en iyi sürüş etkisini elde etmek için gerçek duruma göre Hall hattı sırasını veya motor üç fazlı hat sırasını ayarlayabilirsiniz.
3.	JYQD-V7.5E, muhafazası ve soğutucusu olmayan sürücü kartıdır, motoru herhangi bir soğutucu olmadan 100 watt'ın altında sürebilir, ancak normal havalandırma gerektirir.
4.	Sürücü kartındaki 5V çıkış bağlantı noktasının harici güç ekipmanı bağlamak yasaktır.Yalnızca harici potansiyometre veya hız ayarı, komutasyon ve çalıştırmayı etkinleştirmek için anahtar için geçerlidir.

JYQD-V7.5E KULLANIM KILAVUZUNU İNDİRİN

JYQD-V7.5E-İngilizce.pdf
