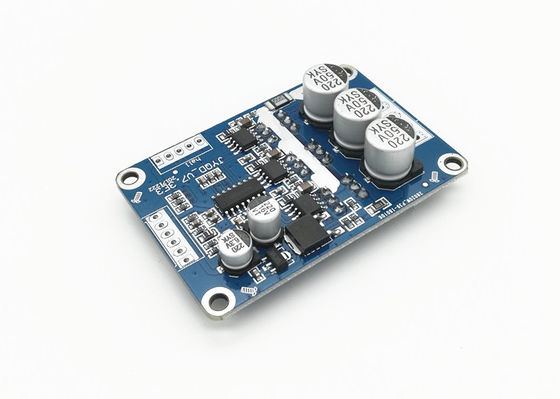

Arduino Fırçasız DC Motor Sürücüsü Hız Darbe Sinyali Çıkışı Görev Döngüsü% 0-100

Adedi: 1 Takım
fiyat: negotiable
Standart ambalaj: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme yöntemi: / T, L / C, PayPal
Tedarik kapasitesi: 1000sets / gün
Ayrıntılar Bilgi
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
JUYI
Model numarası
JYQD-V7.3E3
Çalışma Gerilimi:
12VDC
Çalışma akımı:
＜ 15A
PWM hız kontrolü:
Evet
Hız darbe sinyali çıkışı:
Evet
Uygulama:
BLDC soğutma fanı
şekil:
Dikdörtgen
Vurgulamak:

bldc motor sürücüsü

,

fırçasız motor sürücüsü

Ürün Tanımı
Arduino 12VDC 500W PWM hız kontrolü Hall etkisi BLDC motor sürücüsü JYQD-V7.3E3

MODEL: JYQD-V7.3E3
ÇALIŞMA SICAKLIĞI (℃): -20 - 85 ℃
ÇALIŞMA GERİLİMİ (V): 12V
Maksimum Akım: 15A
PWM HIZ DÜZENLEMESİ: (1-20KHZ) Görev döngüsü% 0-100
ANALOG GERİLİM HIZI YÖNETMELİĞİ (V): 0.1V-5V
Hız darbe sinyali çıkışı: Dahil et

Uygulamalar:
BLDC fanı
Fırçasız DC motor
BLDC soğutma fanı
BLDC çim biçme makinesi
BLDC santrifüj üfleyici


Bağlantı şeması
Arduino Fırçasız DC Motor Sürücüsü Hız Darbe Sinyali Çıkışı Görev Döngüsü% 0-100 0
1. Kontrol bağlantı noktası
5V - Hız ayarı ve ters çalışma için sürücü kartı dahili çıkış voltajı, harici potansiyometre veya anahtar

Z / F —Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın.

VR - Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100

EL- Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, yasaklı çalışmaya GND'yi bağlayın.

Sinyal- Hız darbe sinyali çıkışı

GND- Sürücü panosu dahili kontrolü için kullanılır

2. Güç bağlantı noktası
MA ---- motor fazı A
MB ---- motor fazı B
MC ---- motor fazı C
GND ---- DC-
VCC ---- DC +



3: Hall sensörü bağlantı noktası
Ha - Salon a
Hb - Salon b
Hc - Salon c
GND - GND
5V - 5V çıkışı

Boyutsal çizim
Arduino Fırçasız DC Motor Sürücüsü Hız Darbe Sinyali Çıkışı Görev Döngüsü% 0-100 1

Uygulama yönergeleri
1. Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.
2. 120 ° Hall ile hall fırçasız dc motora uygulanabilir, tüm üreticilerin Hall hattı sıralaması karşılık gelmez, en iyi sürüş etkisini elde etmek için gerçek duruma göre Hall hattı sırasını veya motor üç fazlı hat sırasını ayarlayabilirsiniz.
3. JYQD-V7.5E, muhafazası ve soğutucusu olmayan sürücü kartıdır, motoru herhangi bir soğutucu olmadan 100 watt'ın altında sürebilir, ancak normal havalandırma gerektirir.
4. Sürücü kartındaki 5V çıkış bağlantı noktasının harici güç ekipmanı bağlamak yasaktır.Yalnızca harici potansiyometre veya hız ayarı, komutasyon ve çalıştırmayı etkinleştirmek için anahtar için geçerlidir.















Arduino Fırçasız DC Motor Sürücüsü Hız Darbe Sinyali Çıkışı Görev Döngüsü% 0-100 2
JYQD-V7.3E3 KULLANICI KILAVUZUNU İNDİRİN
