Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü

Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü
Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü

Büyük resim :  Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: JUYI
Model numarası: JYQD-V7.3E2
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotiable
Ambalaj bilgileri: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme koşulları: / T, L / C, PayPal
Yetenek temini: 1000sets / gün
İletişim

Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü

Açıklama
Çalışma Gerilimi: 24VDC Çalışma akımı: 15A
PWM hız kontrolü: Evet Analog voltaj hız ayarı: 0-5V
Hız darbe sinyali çıkışı: Evet Uygulama: salon efekti fırçasız dc motor
Vurgulamak:

bldc motor sürücüsü

,

3 fazlı motor sürücüsü

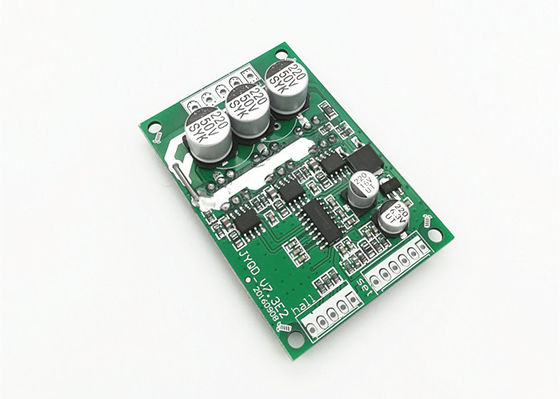

24VDC Maksimum güç 500W Arduino kontrolü JYQD-V7.3E2 Hall etkisi BLDC motor sürücü kartı


MODEL:JYQD-V7.3E2

ÇALIŞMA GERİLİMİ (V):24VDC

MAKS AKIM (A):15A

ANALOG GERİLİM HIZI YÖNETMELİĞİ (V):0-5V

Hız darbe sinyali çıkışı:EVET




Uygulama yönergeleri

1. Lütfen motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.

2. Bu BLDC motor sürücüsü, 120 ° 'de Hall etkili fırçasız dc motora uygulanabilir, tüm üreticilerin Hall hattı sıralaması karşılık gelmez, Hall hattı sırasını veya motor üç fazlı hat sırasını gerçek duruma göre ayarlayabilirsiniz. en iyi sürüş etkisini elde edin.

3. JYQD-V7.3E2, muhafazası ve soğutucusu olmayan sürücü kartıdır, BLDC motorunu herhangi bir soğutucu olmadan 100 watt'ın altında çalıştırabilir, ancak normal havalandırmaya ihtiyaç duyar. Güç 100W'dan fazlaysa lütfen soğutucu ekleyin.

4. Lütfen BLDC motor sürücüsü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.
Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü 0



Bağlantı şeması
Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü 1

1. Kontrol bağlantı noktası
5V — Sürücü kartı dahili çıkış voltajı, harici potansiyometre veya hız ayarı ve ters çalışma için anahtar
Z / F —Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın.
VR - Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100
EL - Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, yasaklı çalışmaya GND'yi bağlayın.
Sinyal - Hız darbe sinyali çıkışı
GND — Sürücü panosu dahili kontrolü için kullanılır

2. Güç bağlantı noktası
MA ---- BLDC motor faz A
MB ---- BLDC motor fazı B
MC ---- BLDC motor faz C
P- ---- Güç DC-
P + ---- Güç DC +

3: Hall sensörü bağlantı noktası
Ha - Salon a
Hb - Salon b
Hc - Salon c
GND - GND
5V - 5V çıkışı

Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü 2
Boyutsal çizim
Arduino 24V Fırçasız DC Motor Sürücü Salonu Etkisi Yüksek Verimli PWM Hız Kontrolü 3


JYQD-V7.3E2 KULLANIM KILAVUZUNU İNDİRİN
