JYQD_V7.3E3 12V 36V 15A 500w Fırçasız Motor Kontrol Cihazı

Adedi: 1 Takım
fiyat: negotiable
Standart ambalaj: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme yöntemi: / T, L / C, PayPal
Tedarik kapasitesi: 1000sets / gün
Ayrıntılar Bilgi
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
JUYI
Model numarası
JYQD-V7.3E3
Çalışma Gerilimi:
24VDC
Çalışma akımı:
15A
PWM hız kontrolü:
Görev döngüsü% 0-100
Hız darbe sinyali çıkışı:
Evet
şekil:
Dikdörtgen
renk:
Mavi
Vurgulamak:

fırçasız motor denetleyicisi 500w

,

500w fırçasız motor denetleyicisi

,

12v ila 36v 500w fırçasız dc motor denetleyicisi

Ürün Tanımı

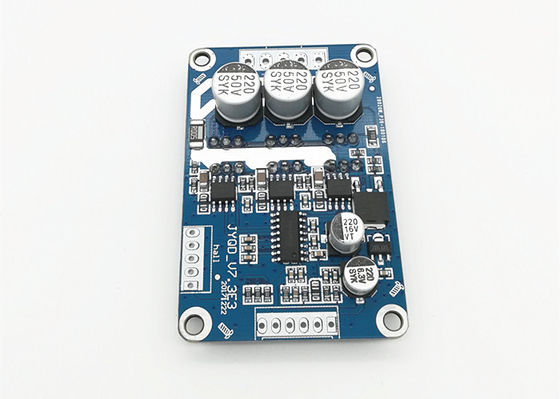

24VDC 15A akım PWM hız kontrolü Hall etkisi BLDC motor sürücü kartı JYQD-V7.3E3

MODEL: JYQD-V7.3E3
ÇALIŞMA SICAKLIĞI (℃): -20 - 85 ℃
ÇALIŞMA GERİLİMİ (V): 24V
Maksimum Güç: 500W
SÜREKLİ ÇALIŞMA AKIMI: 15A
PWM HIZ DÜZENLEMESİ: (1-20KHZ) Görev döngüsü% 0-100
ANALOG GERİLİM HIZI YÖNETMELİĞİ (V): 0-5V
Hız darbe sinyali çıkışı: EVET

Uygulamalar:
BLDC fanı
BLDC motoru
BLDC soğutma fanı
BLDC çim biçme makinesi
BLDC santrifüj üfleyici

JYQD_V7.3E3 12V 36V 15A 500w Fırçasız Motor Kontrol Cihazı 0JYQD_V7.3E3 12V 36V 15A 500w Fırçasız Motor Kontrol Cihazı 1



Bağlantı şeması
JYQD_V7.3E3 12V 36V 15A 500w Fırçasız Motor Kontrol Cihazı 2
1. Kontrol bağlantı noktası
5V - Hız ayarı ve ters çalışma için sürücü kartı dahili çıkış voltajı, harici potansiyometre veya anahtar

Z / F —Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlayın.

VR - Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100

EL- Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, yasaklı çalışmaya GND'yi bağlayın.

Sinyal- Hız darbe sinyali çıkışı

GND- Sürücü panosu dahili kontrolü için kullanılır

2. Güç bağlantı noktası
MA ---- motor fazı A
MB ---- motor fazı B
MC ---- motor fazı C
GND ---- DC-
VCC ---- DC +



3: Hall sensörü bağlantı noktası
Ha - Salon a
Hb - Salon b
Hc - Salon c
GND - GND
5V - 5V çıkışı



Boyutsal çizim
JYQD_V7.3E3 12V 36V 15A 500w Fırçasız Motor Kontrol Cihazı 3

Uygulama yönergeleri
1. Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.
2. 120 ° Hall ile hall fırçasız dc motora uygulanabilir, tüm üreticilerin Hall hattı sıralaması karşılık gelmez, en iyi sürüş etkisini elde etmek için gerçek duruma göre Hall hattı sırasını veya motor üç fazlı hat sırasını ayarlayabilirsiniz.
3. JYQD-V7.5E, muhafazası ve soğutucusu olmayan sürücü kartıdır, motoru herhangi bir soğutucu olmadan 100 watt'ın altında sürebilir, ancak normal havalandırma gerektirir.
4. Sürücü kartındaki 5V çıkış bağlantı noktasının harici güç ekipmanı bağlamak yasaktır.Sadece harici potansiyometre veya hız ayarı anahtarı için geçerlidir,ters çevirme ve operasyonu mümkün kılmak















JYQD_V7.3E3 12V 36V 15A 500w Fırçasız Motor Kontrol Cihazı 4
