Ürün ayrıntıları:
|
| Çalışma Gerilimi: | 24V | Çalışma akımı: | 15A |
|---|---|---|---|
| Hız kontrolü: | 0-5V | Hız darbe sinyali çıkışı: | Evet |
| OV / LV koruması: | Evet | renk: | Yeşil |
| Vurgulamak: | 15a Fırçasız DC Motor Sürücüsü,24V Fırçasız DC Motor Sürücüsü,JYQD-V6.3E2 |
||

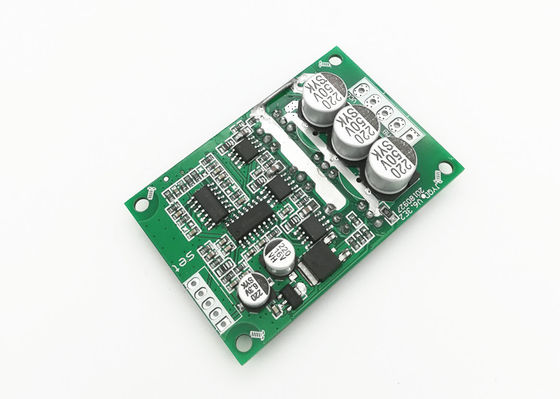

| Model numarası | JYQD-V6.3E2 |
| Çalışma sıcaklığı. | -20–85 ℃ |
| Çalışma gerilimi | 24V |
| Devamlı çalışma akımı | 15A |
| · PWM hız kontrolü | PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100 |
| Analog voltaj hız ayarı | 0-5V |
| OV / LV koruması | Dahil etmek |
| Hız darbe sinyali çıkışı | Dahil etmek |
| Uygulama Notları: |
| 1. Motorun voltaj ve güç parametrelerinin sürücü kartının belirtilen aralığını aşmadığını doğrulayın. |
| 2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Sürüş etkisi iyi değilse (örn. Başlangıç titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler, En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü panosunun direnci ve kapasitansı (ayarlamanın nasıl yapılacağı için eke bakın) |
| 3. JYQD-V6.3E2 sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir panodur.Motorun gücü 60W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motor gücü 100W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir. |
|
4. JYQD-V6.3E2 sürücü kartındaki "Sinyal" terminali, motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'dan azdır.
|
