| Adedi: | 1 |
| fiyat: | negotiable |
| Standart ambalaj: | kartonlar + ambalaj köpükleri |
| Teslim süresi: | 5-30days |
| Ödeme yöntemi: | / T, L / C |
MODELLERİN ENDİKASYONLARI:
OWM86BLS01
OWM: OWO Motor
86: Çerçeve boyutu 86mm
BLS: Kare fırçasız dc motor
01: Seri numarası
| Sargı tipi | Delta |
| Hall etkisi açısı | 120 derece elektrik açısı |
| Mil bitti | 0,05 mm |
| Radyal oyun | 0,02 mm@450g |
| Oyunu bitir | 0.08mm@450g |
| Maks. Radyal kuvvet | Flanştan 220N @ 20mm |
| Maks. Eksenel kuvvet | 60N |
| Yalıtım sınıfı | B sınıfı |
| Dielektrik gücü | Bir dakika için 500VDC |
| Yalıtım direnci | 100MΩMin., 500VDC |
ELEKTRİK BAĞLANTISI:
| Kurşun No. | Kurşun rengi | Kurşun göstergesi | Fonksiyon | Açıklama |
| 1 | Kırmızı |
UL1007 26AWG |
Vcc | Salon için besleme gerilimi |
| 2 | Mavi | SALON A | ||
| 3 | Yeşil | SALON B | ||
| 4 | Beyaz | SALON C | ||
| 5 | Siyah | GND | Salon sensörleri için zemin | |
| 6 | Sarı ve Y / W |
UL1007 20AWG |
Aşama A | |
| 7 | Kırmızı ve R / W | Aşama B | ||
| 8 | Siyah & S / B | Aşama C |
ELEKTRONİK ÖZELLİKLER:
| Modeli | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Kutup sayısı | 8 | 8 | 8 | 8 |
| Faz sayısı | 3 | 3 | 3 | 3 |
| Anma gerilimi VDC | 48 | 48 | 48 | 48 |
| Anma hızı RPM | 3000 | 3000 | 3000 | 3000 |
| Anma torku Nm | 0.35 | 0.7 | 1.4 | 2.1 |
| Anma gücü W | 110 | 220 | 440 | 660 |
| Tepe torku Nm | 1.05 | 2.1 | 4.2 | 6.3 |
| Tepe akımı A | 11 | 19 | 33 | 55 |
| Hat direnci ohm | 1.05 | 0.36 | 0.2 | 0.16 |
| Hat endüktans mH | 2.2 | 1.05 | 0.48 | 0.3 |
| Tork sabiti Nm / A | 0.1 | 0.11 | 0.13 | 0.11 |
| Geri EMF | 10.5 | 11.5 | 13.5 | 11.5 |
| Rotor ataleti g.cm2 | 400 | 800 | 1600 | 2400 |
| Gövde uzunluğu (L) mm | 58 | 71 | 98 | 125 |
| Ağırlık (kg | 1.5 | 1.85 | 2.6 | 4 |
Yukarıdaki ürünler standart ürünlerdir, müşterinin isteği doğrultusunda tasarlayabilir ve yapabiliriz.

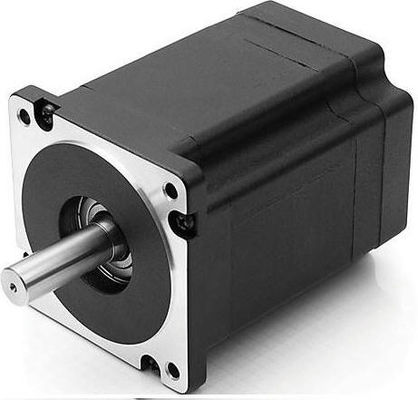

86mm serisi BLDC motor, endüstriyel otomasyon, pompa vanaları, güneş ekipmanları ile yaygın olarak kullanılabilir.
|
|
