Ürün ayrıntıları:
|
| Sargı tipi: | Star | şaft bitti: | 0.025mm |
|---|---|---|---|
| Radyal Oyun: | 0,02 mm@450g | Oynatmayı bitir: | 0.08mm@450g |
| Maks. Radyal kuvvet: | 15N @ flanştan 10mm | Maks. Eksenel kuvvet: | 10N |
| Yalıtım sınıfı: | Sınıf B | Dielektrik gücü: | Bir dakika boyunca 500VDC |
| Yalıtım direnci: | 100MΩMin., 500VDC | ||
| Vurgulamak: | nema 17 bldc,nema 17 fırçasız dc motor,nema 17 bldc motor |
||

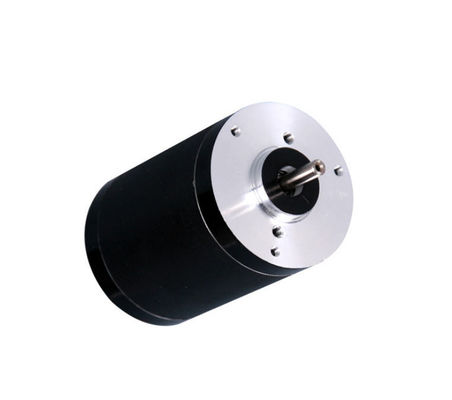

42mm Yuvarlak Flanşlı Fırçasız Motor, Mühendislik araba hava filtresi için kullanılan Fırçasız Outrunner Motorlar
42mm Yuvarlak DC Fırçasız Motor
Özellikleri:
Yüksek güç yoğunluğu, NEMA17 standardı, sabitleme yapısı
◆ GENEL ÖZELLİKLER
| Sargı tipi | Star | |
| Hall etkisi açısı | 120 derece elektrik açısı | |
| Mil bitti | 0,025 mm | |
| Radyal oyun | 0,02 mm@450g | |
| Oyunu bitir | 0.08mm@450g | |
| Maks. Alan sayısıradyal kuvvet | Flanştan 15N @ 10mm | |
| Maks. Alan sayısıeksensel kuvvet | 10N | |
| Yalıtım sınıfı | B sınıfı | |
| Dielektrik gücü | Bir dakika için 500VDC | |
| Yalıtım direnci | 100MΩMin., 500VDC | |
◆ ELEKTRİK BAĞLANTISI
| Kurşun No. | Kurşun rengi | Kurşun göstergesi | Fonksiyon | Açıklama |
| 1 | Mavi | UL1007 26AWG | Vcc | Salon sensörleri için besleme gerilimi |
| 2 | Sarı | Salon A | ||
| 3 | Kahverengi | B Salonu | ||
| 4 | Kırmızı | C Salonu | ||
| 5 | Yeşil | GND | Salon sensörleri için zemin | |
| 6 | Kırmızı | UL1007 22AWG | Aşama U | |
| 7 | Kahverengi | Aşama V | ||
| 8 | Siyah | Aşama W |
◆ ELEKTRİKSEL ÖZELLİKLER
| Modeli | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| Kutup sayısı | 8 | 8 | 8 | 8 | ||||
| Faz sayısı | 3 | 3 | 3 | 3 | ||||
| Anma gerilimi VDC | 24 | 36 | 24 | 24 | ||||
| Anma hızı RPM | 3500 | 4000 | 4000 | 6300 | ||||
| Sürekli durma torku mN.m | 21.6 | 96 | 180 | 138 | ||||
| Anma torku mN.m | 18 | 80 | 150 | 115 | ||||
| Anma gücü W | 6.5 | 32 | 62 | 76 | ||||
| Tepe torku mN.m | 60 | 240 | 450 | 500 | ||||
| Tepe akımı A | 1.5 | 5 | 7.5 | 10 | ||||
| Hat direnci ohm | 9.8 | 1.6 | 0.71 | 0.325 | ||||
| Hat endüktans mH | 7.5 | 1.94 | 0.86 | 0.36 | ||||
| Tork sabiti mNm / A | 48.7 | 38.5 | 38.6 | 28.7 | ||||
| Rotor ataleti g.cm2 | 24 | 48 | 84 | 94 | ||||
| Gövde uzunluğu mm | 30 | 60 | 85 | 93 | ||||
| Kütle Kg | 0.25 | 0.4 | 0.7 | 0.8 | ||||
◆BOYUTLAR:
Uygulama:
Araç Endüstrisi: Engineering car air filte
Ev aletleri endüstrisi: Saç kurutma makinesi
Endüstriyel otomasyon endüstrisi: Elektronik bileşenler, otomatik kapılar
Tıp endüstrisi: Biyokimyasal analizör, hematoloji analizörü, santrifüj
Bilimsel cihaz endüstrisi: Maden gazı dedektörü, kömür kalitesi analitik cihazları, çevre dedektörü, hassas bilgisayar gömülü cihazlar
Diğerleri: Optik düzeltme endüstrisi vb.
