Ürün ayrıntıları:
|
| Sargı tipi: | Üçgen | Hall efekt açısı: | 120 derece elektrik açısı |
|---|---|---|---|
| şaft bitti: | 0.025mm | Radyal Oyun: | 0,02 mm@450g |
| Oynatmayı bitir: | 0.08mm@450g | Maks. Radyal kuvvet: | Flanştan 28N @ 10mm |
| Maks. Eksenel kuvvet: | 10N | Yalıtım sınıfı: | Sınıf B |
| Dielektrik gücü: | Bir dakika boyunca 500VDC | Yalıtım direnci: | 100MΩMin., 500VDC |
| Vurgulamak: | 24 volt fırçasız motor,3 fazlı fırçasız motor,yüksek torklu bldc motor |
||

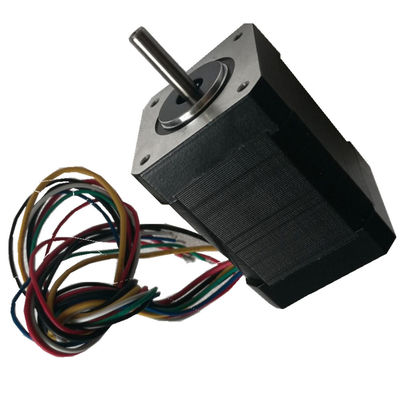

42mm Kare Flanşlı DC Fırçasız Motor
Özellikleri:
Çok kutuplu tasarım, kararlı çalışma, yüksek güç yoğunluğu
Uygulama:
Endüstriyel otomasyon endüstrisi: Elektronik bileşenler, otomatik kapılar
Araç Endüstrisi: Mühendislik araba hava filtresi
Ev aletleri endüstrisi: Saç kurutma makinesi, biçme makinesi
Tıp endüstrisi: Biyokimyasal analizör, hematoloji analizörü, santrifüj
Bilimsel cihaz endüstrisi: maden gazı dedektörü, kömür kalitesinde analitik cihazlar, çevre dedektörü, hassas bilgisayara gömülü cihazlar
Diğerleri: Optik düzeltme endüstrisi vb.
◆ GENEL ÖZELLİKLER
| Sargı tipi | Üçgen | |
| Hall etkisi açısı | 120 derece elektrik açısı | |
| Mil bitti | 0,025 mm | |
| Radyal oyun | 0,02 mm@450g | |
| Oyunu bitir | 0.08mm@450g | |
| Maks. Alan sayısıradyal kuvvet | Flanştan 28N @ 10mm | |
| Maks. Alan sayısıeksensel kuvvet | 10N | |
| Yalıtım sınıfı | B sınıfı | |
| Dielektrik gücü | Bir dakika için 500VDC | |
| Yalıtım direnci | 100MΩMin., 500VDC | |
◆ ELEKTRİK BAĞLANTISI
| Kurşun No. | Kurşun rengi | Kurşun göstergesi | Fonksiyon | Açıklama |
| 1 | Kırmızı | UL1007 26AWG | Vcc | Salon sensörleri için besleme gerilimi |
| 2 | Mavi | Salon A | ||
| 3 | Yeşil | B Salonu | ||
| 4 | Beyaz | C Salonu | ||
| 5 | Siyah | GND | Salon sensörleri için zemin | |
| 6 | Sarı | UL1007 20AWG | Aşama A | |
| 7 | Kırmızı | Aşama B | ||
| 8 | Siyah | Aşama C |
◆ ELEKTRİKSEL ÖZELLİKLER
| Modeli | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Kutup sayısı | 8 | 8 | 8 | 8 | ||||
| Faz sayısı | 3 | 3 | 3 | 3 | ||||
| Anma gerilimi VDC | 24 | 24 | 24 | 24 | ||||
| Anma hızı RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Sürekli durma torku Nm | 0.075 | 0.15 | 0.22 | 0.3 | ||||
| Anma torku Nm | 0,0625 | 0.125 | 0.185 | 0.25 | ||||
| Anma gücü W | 26 | 52.5 | 77.5 | 105 | ||||
| Tepe torku Nm | 0.19 | 0.38 | 0.56 | 0.75 | ||||
| Tepe akımı A | 5.4 | 10.6 | 15.5 | 20 | ||||
| Hat direnci ohm | 1.8 | 0.8 | 0.55 | 0.28 | ||||
| Hat endüktans mH | 2.6 | 1.2 | 0.8 | 0.54 | ||||
| Tork sabiti Nm / A | 0.035 | 0,0355 | 0.036 | 0,0376 | ||||
| Geri EMF V / KRPM | 3.66 | 3.72 | 3.76 | 3.94 | ||||
| Rotor ataleti g.cm2 | 24 | 48 | 72 | 96 | ||||
| Gövde uzunluğu mm | 41 | 61 | 81 | 100 | ||||
| Kütle Kg | 0.3 | 0.45 | 0.65 | 0.8 | ||||
◆BOYUTLAR:
