| Adedi: | 5adet |
| fiyat: | negotiable |
| Standart ambalaj: | ihracat kartonu paketi |
| Teslim süresi: | onaylandığı gibi |
| Ödeme yöntemi: | L / C, T / T, Western Union |
| Tedarik kapasitesi: | 10000pcs / ay |

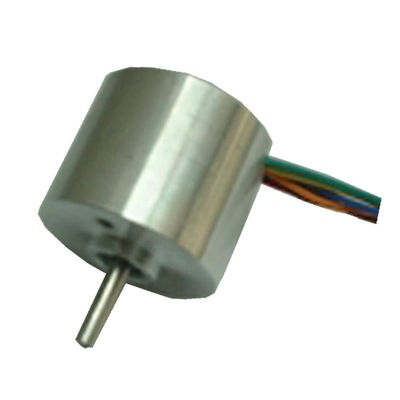

Tıbbi Endoskop, Uzaktan Kumandalı Robot, Ultrasonik Aparat için kullanılan 33mm fırçasız dc motor
33 mm fırçasız motor, yüksek güç yoğunluğu, yumuşak hız kontrolü ve iyi dinamik hızlanma özelliklerine sahiptir.Uzaktan kumandalı robot, tıbbi endoskop ve diğer ekipmanlar için kullanılır.
◆ GENEL ÖZELLİKLER
| Sargı tipi | Star | |
| Hall etkisi açısı | 120 derece elektrik açısı | |
| Mil bitti | 0,025 mm | |
| Radyal oyun | 0,02 mm@450g | |
| Oyunu bitir | 0.08mm@450g | |
| Maks. Alan sayısıradyal kuvvet | Flanştan 15N @ 10mm | |
| Maks. Alan sayısıeksensel kuvvet | 10N | |
| Yalıtım sınıfı | B sınıfı | |
| Dielektrik gücü | Bir dakika için 500VDC | |
| Yalıtım direnci | 100MΩMin., 500VDC | |
◆ ELEKTRİK BAĞLANTISI
| Kurşun No. | Kurşun rengi | Kurşun göstergesi | Fonksiyon | Açıklama |
| 1 | Sarı | UL1007 26AWG | Vcc | Salon sensörleri için besleme gerilimi |
| 2 | Mavi | Salon A | ||
| 3 | Portakal | B Salonu | ||
| 4 | Kahverengi | C Salonu | ||
| 5 | Beyaz | GND | Salon sensörleri için zemin | |
| 6 | Yeşil | Aşama U | ||
| 7 | Kırmızı | Aşama V | ||
| 8 | Siyah | Aşama W |
◆ ELEKTRİKSEL ÖZELLİKLER
| Modeli | OWM33BL38 | OWM33BL80 | ||||||
| Kutup sayısı | 4 | 4 | ||||||
| Faz sayısı | 3 | 3 | ||||||
| Anma gerilimi (VDC) | 24 | 48 | 24 | |||||
| Anma hızı (RPM) | 3000 | 10000 | 7800 | |||||
| Sürekli durma torku (mN.m) | 26 | 48 | 60 | |||||
| Anma torku (mN.m) | 22 | 40 | 50 | |||||
| Anma gücü (W) | 7 | 40 | 40 | |||||
| Tepe torku (mN.m) | 66 | 350 | 350 | |||||
| Tepe akımı (A) | 0.64 | 3.5 | 11 | |||||
| Hattan hat direnci (ohm) | 14.2 | 2.3 | 0.86 | |||||
| Hat endüktansı (mH) | 7 | 1.45 | 0.55 | |||||
| Tork sabiti (mNm / A) | 46.09 | 39.16 | 25.16 | |||||
| Rotor ataleti (g.cm2) | 7,95 | 23.55 | 23.55 | |||||
| Vücut uzunluğu (mm) | 38 | 80 | 80 | |||||
| Kütle (Kg) | 0.085 | 0.2 | 0.2 | |||||
◆BOYUTLAR:
İlgili İsimler:
Tıbbi Endoskop için Fırçasız Motorlu Makine |Uzaktan Kumandalı Robot Kullanılmış Fırçasız Motor |Ultrasonik Aparat için Fırçasız Elektrikli Cihaz
|
|
