Ürün ayrıntıları:
|
| Nominal Gerilim: | 24V DC | Anma akımı: | 2.5A |
|---|---|---|---|
| Motor hızı: | 18000 dev / dak | Sürüş motoru: | 3 fazlı fırçasız DC motor |
| Rulman: | NMB rulman | Hava basıncı: | 240pa |
| Net ağırlık: | 400g | IP sınıfı: | IP 54 |
| Hizmet ömrü: | 6000 saat | ||
| Vurgulamak: | 40x20mm fırçasız dc soğutma üfleyici fan,fırçasız dc soğutma üfleyici fan 24 v,dc fırçasız üfleyici fan 24 v |
||

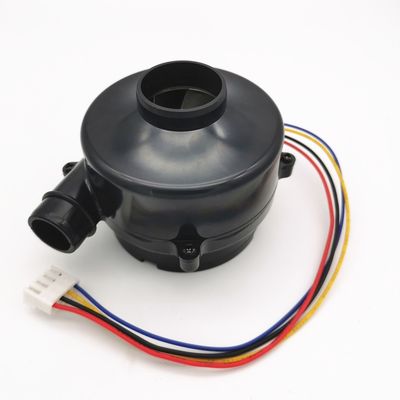

El kurutma makinesi, soğutma ekipmanı, fan fanı için yüksek hızlı 24VDC fırçasız hava fanı, PWM kontrollü BLDC fan fanı
OWB-4011 serisi DC fırçasız hava üfleyici
1: Fırçasız DC Hava Üfleyici Özellikleri:
1: Uzun hizmet ömrü ve daha düşük gürültü sunan yüksek hızlı, özel yüksek hızlı bilyalı rulman (NMB)
2: Döküm alüminyum motor tabanı, yüksek verimli ısı dağılımı,
3: Yüksek verimlilik, fırçalanmış motorlu üfleyiciden çok daha verimli
4: Yüksek güvenilirlik, özel kontrolör çalışmayı daha güvenilir hale getirir
5: Dahili kontrolör, PWM hız ayarı, pozitif ters çevirme, PG sinyal geri bildirimi, akıllı kontrol
2: Fırçasız DC Hava Üfleyici Uygulamaları:
1: Tampon hava yastığı
2: Akıllı kapak
3: Elektrikli-Sürücü balgam-Enayi
4: Merkezi havalandırma sistemi
5: Hava temizleyici
6: El kurutma makinesi
7: Hava kabarcığı makinesi
8: Havalandırma cihazı
9: Elektrikli süpürge
10: solunum makinesi
11: hava pompası
12: Soğutma ekipmanları
3: Ürün Parametreleri
| Modeli | OWB-4011-24 | |
| Anma Gerilimi | 24VDC (9-28V) | |
| Anma akımı (açık) | 2.5A | |
| Hava akışı (açık) | 9 milyon3/ H | |
| Motor Hızı (açık) | 18000 RPM | |
| Anma akımı (kapalı) | 2.2A | |
| Hava basıncı (kapalı) | 240 Pa | |
| Motor Hızı (kapalı) | 20500 RPM | |
| Motor kutbu | 4 | |
| Rüzgar hızı | 15m / s | |
| gürültü, ses | 70 dBA'ya kadar | |
| Bilye | NMB Yüksek hızlı bilyalı rulman | |
| Sürüş motoru | 3 fazlı fırçasız DC motor | |
| Hall sensörü | Sensörsüz | |
| RPM-Nabız | 1 Hz = 30 rpm | |
| Sargı tipi | Delta | |
| Sargı dayanım Gerilimi | 500VDC (1 dakika) | |
| Yalıtım sınıfı | F sınıfı | |
| Üfleyici ağırlığı | 400 g | |
| IP sınıfı | IP54 | |
| Çalışma sıcaklığı | -20 ℃ ~ 50 | |
| Servis ömrü (40'ın altında℃) | 6000 saat | |
4: Ürün performansı
OWB-0411 fırçasız DC üfleyici Performans eğrileri
5: Genel boyutlar
6: Bağlantı şeması
| PIN 1 | Kırmızı | DC + 24V |
| PIN 2 | Siyah | GND |
| Toplu iğne 3 | Mavi | FG hız darbe çıkışı (2 darbe / yuvarlak) |
| Pin 4 | Sarı | PWM (5V 1KHz,% 6 -% 100 görev döngüsü) |
7: Dikkat
1: Maksimum hava basıncı altında çalışmayın, maksimum hava basıncında hava akışı çok küçük ve kullanımı güvenli değil.
2: Girişe bir filtre eki eklemek, üfleyici yatağının daha uzun hizmet ömrü sağlar.
3: Doğru dönüş yönü CCW'dir
4: Üfleyiciyi Yüksek sıcaklık, yüksek nem, yüksek manyetik alanlarda kullanmayın
5: Lütfen üfleyici için uygun güç kaynağı kullanın.
