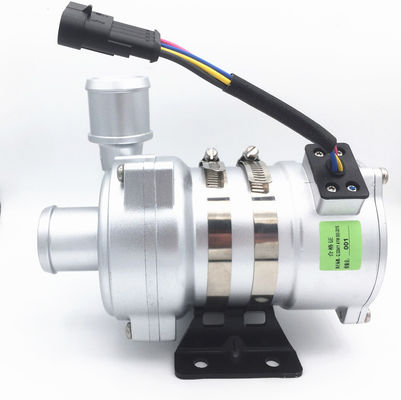

Araba Motoru CAN Bus için 240W 24VDC Otomotiv Elektrikli Su Pompası

CAN veri yolu OWP-BL43-402CAN DC 24 V 240 W otomotiv Elektrikli Su Pompası BEV Otobüs / PHEV Araçlar için soğutucu sirkülasyon

Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa

CAN arayüzü

■ Uygulamalar

Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.

■ Özellikler

◆ Manyetik kuvvet aktarımı

◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.

◆ Geniş çalışma sıcaklığı aralığı ile

◆ CAN iletişim arayüzü kontrolü

◆ Sabit akış kontrollü

◆ Ters polarite koruması

◆ Kuru çalışma koruması

◆ Aşırı Gerilim, aşırı akım koruması

◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)

Pompa kafası muhafazası: Alüminyum alaşımları döküm

Çark: PPS + GF

Kalkan boşluğu: PPS + GF

Mil kovanı: karborundum kompozit malzemeler

Mil: paslanmaz çelik (3CR14) mil

Mıknatıs muhafazası: PPS plastik kapsülleme

Conta halkası: EPDM

EMC: 3. Sınıf

Gürültü: ≤60dB

■ Sürüş cihazı (motor dahil)

Tahrik rotoru: PPS plastik kapsüllü mıknatıs

Vidalar ve somunlar: SUS 304 paslanmaz çelik

Sürüş Motoru: fırçasız DC motor

Motor tel çerçevesi: PPA GF

Pompa gövdesi: Kumlama ve eloksal + PE toz boya ile döküm alüminyum kasa.

Dirsek: çelik

Braket kasnağı: US 304 paslanmaz çelik

IP68 derecesine göre su geçirmez (en60529)

Bağlayıcı modeli: 325304061AAH (eşleşen Fiş 325304061AMH)

Meme çapı: 41 mm (1,61 inç)

■ Montaj talimatı

OWP-BL43-402CAN serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,

Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.



1: Pompa 15 dakika kuru çalışabilse bile kuru çalıştırılmamalıdır (15 dakika kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak ve şaft ve şaft kovanının aşınmasını artıracaktır.

2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)

6: Bağlanan boru, havanın kolayca tahliye edilebilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 derece dirsekten daha az kullanılmamalıdır (bkz. Şekil 2).

7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.

şekil 1 şekil 2

■ Sıcaklık parametre

Orta sıvı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)

Çalışma ortamı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)

Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)

(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)

■ Sistem basıncı

-0,2 ila 2,5 bar (100 ℃ (212 ° F).

Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.

■ Voltaj aralığı

Anma 24V su pompası, uygulanabilir aralık 18V - 32V

Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilmesine rağmen aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: sıvı karışım (% 60'ın altında glikol içeren su)

■Elektriksel parametre

Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):

■ Dikkat

1. Çalışma ortam sıcaklığı: -40 ℃ –120 ℃, montaj sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.

2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.

4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.

5. Suyun saflığına dikkat edin, sıkışmayı önleyin ve pompanın hizmet ömrünü kısaltmak için pervane tıkalı

 Performans parametresi

■Dış boyut
