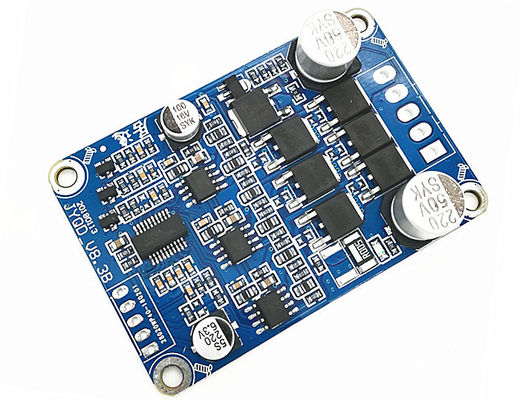

24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı

Adedi: 1 Takım
fiyat: Pazarlık edilebilir
Standart ambalaj: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme yöntemi: / T, L / C, PayPal
Tedarik kapasitesi: 1000sets / gün
Ayrıntılar Bilgi
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
JUYI
Model numarası
JYQD-V8.3B-24V
Çalışma Gerilimi:
24V DC
Motor sürmek:
150W
Uygulama:
sensörsüz BLDC motor
Analog voltaj hız ayarı:
0-5V
renk:
Mavi
Çalışma sıcaklığı.:
-20-85 ℃
Vurgulamak:

Sensörsüz Motor Sürücü Kartı

,

24VDC Motor Sürücü Kartı

,

3 Fazlı Fırçasız Motor Kontrol Kartı

Ürün Tanımı
PWM 100 ila 20KHZ 24VDc 3 Fazlı Fırçasız sensörsüz Motor Sürücü Denetleyici Devre Kartı içinMikronel üfleyici.

genel bakış
Hızlı Ayrıntılar
Anavatan:
Jiangsu, Çin
Marka adı:
JUYI
Model numarası:
JYQD-V8.3B

Paketleme

Satış Birimleri:
Tek öğe
Tek paket boyutu:
10X8X5 cm
Tek brüt ağırlık:
0.080 kg
Kurşun zamanı:
Miktar (Adet) 1 - 1000 >1000
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması.Zaman(gün) 15 Müzakere edilecek

Ürün Açıklaması

JYQD-V8.3B, gerekli standart fonksiyonlara sahip çok kompakt boyutlu BLDC motor sürücü kartıdır, uygun fiyatı ve güvenilir performansı, endüstriyel ve ticari uygulamalar için rekabetçidir.

Neredeyse 8 yıldır dünya çapındaki müşteriler tarafından yaygın olarak uygulanmaktadır. olgun ve istikrarlı tasarım birçok uygulama için yetkindir.
24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı 0
MODEL NUMARASI.
JYQD-V8.3B
ÇALIŞMA SICAKLIĞI
-20—85℃
GİRİŞ GERİLİMİ
12-36VDC
MAKS ÇALIŞMA AKIMI
7A
PWM HIZ REGÜLASYONU
PWM Frekansı :1K-10KHz, %0-100 görev döngüsü
ANALOG GERİLİM HIZ REGÜLASYONU
0-5V
24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı 1
24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı 2
24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı 3
Uygulama yönergeleri

1: Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığından emin olun.

2:Bu sürücü kartı, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak doğrudan tüm 3 fazlı fırçasız sensörsüz motorlar için uygun değildir.Sürüş etkisi iyi değilse (titreşim başlatma, geri dönme, motor yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler ayarlayabilir En iyi sürüş etkisini elde etmek için fiili duruma göre sürücü panosunun direnci ve kapasitansı (rehberlik için bizimle iletişime geçin)

  •

3: JYQD-V8.3B, muhafazası ve soğutucusu olmayan sürücü kartıdır, BLDC motoru herhangi bir soğutucu olmadan 100W'ın altında çalıştırabilir, ancak normal havalandırmaya ihtiyaç duyar.
4: Sürücü panosundaki "5V" pinin harici güç ekipmanı ile bağlanması yasaktır. Sadece harici potansiyometre veya hız ayarı, geri vites ve tek yönlü anahtarlama işlemi için anahtar için uygundur.

5: JYQD-V8.3B sürücü panosunun ters bağlantı koruması olmadığını lütfen unutmayın, ters kutup bağlantısı durumunda sürücü panosuna kalıcı olarak zarar verir.


24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı 4
24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı 5
Kablolama açıklaması

1. Control liman

5V — Harici potansiyometre veya hız ayarı ve ters çevirme işlemi için anahtar için sürücü panosu dahili çıkış voltajı
Z/F -Dönen yön kontrol portları.“5V” yüksek seviyeyi bağlayın İleri yön, GND'ye bağlanma ters yöndür.
sanal gerçeklik—Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1V -5V, Giriş direnci 20K Ohm'dur,Giriş PWM hız regülasyonu olduğunda GND, PWM frekansı: 1K-10KHz;Görev döngüsü %0-100
M-Hız darbesi sinyal çıkışı
GND—Sürücü panosu iç kontrolü için kullanılır

2. Güç bağlantı noktası
MA ----motor fazı A
MB ---- motor fazı B
MC---- motor fazı C


GND----DC-

VCC----DC +


3: Açıklamalar
1.Sürücü kartı ile motor arasındaki mesafe 50 cm'den fazlaysa blendajlı kablolar kullanın, aksi takdirdeNormal kullanımı etkileyen normal sürüş.
2. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm
3. Sürücü MOSFET ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.


Genel boyutları

tahta boyutu isteklerinize göre özelleştirilebilir.
24VDC 3 Fazlı Fırçasız Sensörsüz Motor Sürücü Kartı 6


Teknik desteğe ihtiyacınız varsa lütfen bizimle iletişime geçin.

OEM, ODM hizmeti mevcuttur!
