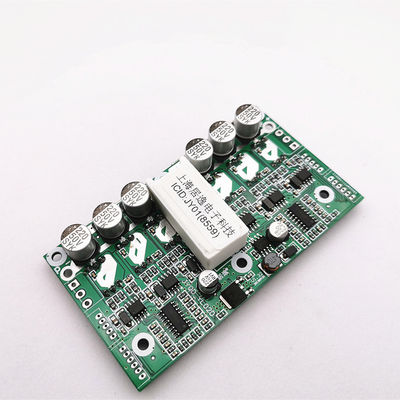

Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı

Adedi: 1 Takım
fiyat: negotiable
Standart ambalaj: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme yöntemi: / T, L / C, PayPal
Tedarik kapasitesi: 1000sets / gün
Ayrıntılar Bilgi
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
JUYI
Model numarası
JYQD-YL02D
Çalışma Gerilimi:
12-36Vdc
Tahrik gücü:
500W / motor
PWM hız kontrolü:
Görev döngüsü% 0-100
Hız darbe sinyali çıkışı:
Evet
renk:
Yeşil
Çalışma sıcaklığı.:
-20-85 ℃
Vurgulamak:

3 Fazlı BLDC Motor Sürücü Kartı

,

15A BLDC Motor Sürücü Kartı

,

Elektrikli Kaykay BLDC Sürücü Kartı

Ürün Tanımı
12-36VDC 15A 3 Fazlı BLDC Motor Çift Sürücü / Denetleyici Tekerlekli Sandalye / Elektrikli Kaykay İçin

Genel Bakış
Hızlı Ayrıntılar
Anavatan:
Jiangsu, Çin
Marka adı:
JUYI
Model numarası:
JYQD-YL02D (8559)
Çalışma voltajı:
12-36VDC
Sürüş modu:
Çift motorlu sürücü
Maksimum çalışma akımı:
15A / motor
Tek motor gücü:
540 W

Paketleme

Satış Birimleri:
Tek öğe
Tek paket boyutu:
10X8X4 cm
Tek brüt ağırlık:
0,060 kg
Kurşun zamanı:
Miktar (Adet) 1 - 1000 > 1000
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması.Zaman (gün) 15 Müzakere edilecek

Ürün Açıklaması

JYQD-YL02D, gerekli standart fonksiyonlara sahip çok kompakt boyutlu BLDC motor sürücü kartıdır, uygun fiyatı ve güvenilir performansı endüstriyel ve ticari uygulamalar için rekabetçidir.

Dünya çapındaki müşteriler tarafından neredeyse 5 yıldır yaygın olarak uygulanmaktadır, olgun ve kararlı tasarım, birçok uygulama için yeterlidir.
Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 0
MODEL NUMARASI.
JYQD-YL02D (8559)
ÇALIŞMA SICAKLIĞI
-20–85 ℃
ÇALIŞMA GERİLİMİ
12V-36VDC
ÇALIŞMA AKIMI
15A
PWM HIZ DÜZENLEMESİ
PWM Frekansı: 1K-10KHz,% 0-100 çalışma döngüsü
ANALOG GERİLİM HIZI YÖNETMELİĞİ
0-5V
Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 1
Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 2
Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 3
Uygulama yönergeleri

1: Bu kontrolör aynı anda iki motoru çalıştırabilir, tek veya çift kontrollü olabilir.

2: Reaktif güç fren fonksiyonuna sahiptir, Fren ters şarj koruma serbest bırakma devresi, MCU kontrollü olabilir,


3: TKart üzerindeki "5V" bağlantı noktası, harici MCU'ya 300mA akım sunabilir


  •




4: JYQD-YL02D, muhafazası ve soğutucusu olmayan sürücü kartıdır, BLDC motorunu herhangi bir soğutucu olmadan 100W'ın altında sürebilir, ancak normal havalandırmaya ihtiyaç duyar.


5: Farklı Hall etkisi sensörlü BLDC motor, farklı Hall kablo dizisine sahiptir, lütfen yük sürücüsünden önce iyi eşleştirme yapın.



6: Güç 100W'dan fazlaysa soğutucu ekleyin ve kart için ısı yayma koşullarını iyi tutun.
Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 4
Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 5
Kablolamanın açıklaması

1. KontrOl liman



GND:Sadece kontrol sinyali için VR:Hız ayarı, (0-2.5V veya 0-5V doğrusal hız ayarı) .PWM frekansı: 1K-5KHz. ZF:İleri ve geri kontrol (5V yüksek seviye veya 0V düşük seviye, 3.3V MCU kullanıyorsanız, 5V'a ayarlamanız gerekir) M:hız darbe sinyali çıkışı EL:fren fonksiyonu, 0-2.5V veya 0-5V doğrusal fren 5V:Harici kontrol cihazı için 5V güç kaynağı (≤300mA)


2. Güç bağlantı noktası
MA ---- motor fazı A
MB ---- motor fazı B
MC---- motor fazı C
P- ---- DC-
P +---- DC +
3: Hall sensörü bağlantı noktası
Ha--- Salon a
Hb--- Salon b
Hc--- Salon c
GND--- GND
5V--- 5V girişi
4: Açıklamalar
1.Sürücü panosu motora 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirdeNormal kullanımı etkileyen normal sürüş.
2. Kontrol bağlantı noktası mesafesi: 2,54 mm, motor fazı: 3,96 mm
3. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.

Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 6

Genel boyutları

Tahta boyutu isteklerinize göre özelleştirilebilir.
Elektrikli Kaykay 15A 3 Fazlı BLDC Motor Sürücü Kartı 7


Teknik desteğe ihtiyacınız varsa lütfen bizimle iletişime geçin.

OEM, ODM servisi mevcuttur!
