| Adedi: | 5 Takım |
| fiyat: | negotiable |
| Standart ambalaj: | standart paketleme |
| Teslim süresi: | 5-25 gün |
| Ödeme yöntemi: | T/T, L/C |
| Tedarik kapasitesi: | 300 takım/gün |

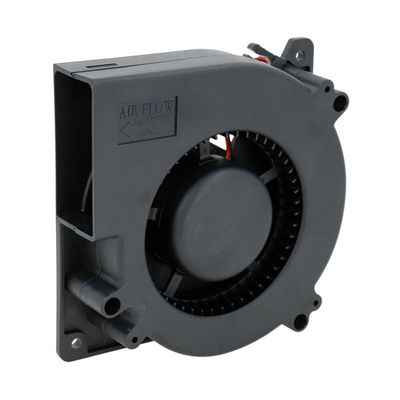

Bölünmüş Üfleyici Çark 225-86 Dc Fan Motoru BLDC Santrifüj Fan
1: Fırçasız DC Hava Üfleyici Özellikleri:
1: Uzun hizmet ömrü ve daha düşük gürültü sunan yüksek hızlı, özel yüksek hızlı bilyalı rulman (NMB)
2: Kompakt boyutlu tasarımla yüksek basınç ve hava akışı çıkışı
3: Yüksek verimlilik, fırça motorlu üfleyiciden çok daha verimli
4: Yüksek güvenilirlik, özel denetleyici, çalışmayı daha güvenilir hale getirir
5: Yüksek akıllı, PWM hız düzenlemesi, pozitif ters çevirme, PG sinyal geri bildirimi, akıllı kontrol
2:
|
Malzeme
|
PA66'dan yapılmış çark
|
|
Rulman
|
Bilye
|
|
Hız kontrolü
|
Kontrol girişi 0-5/10V veya PWM
|
|
Çalışma Sıcaklığı
|
-40~ +60°C
|
|
Yalıtım sınıfı
|
B
|
|
Koruma Sınıfı
|
IP55
|
|
Onaylar
|
CCC, CE
|
3: Ürün Parametreleri
| modeli | OWB9290-24 | OWB9290-48 |
| Anma Gerilimi | 24VDC | 48VDC |
| Anma akımı (açık) | 7A | 3.9A |
| Hava akışı (açık) | 33 milyon3/H | 35 Milyon3/H |
| Motor Hızı (açık) | 22000 devir | 24000 devir |
| Anma akımı (kapalı) | 3.4A | 2.2A |
| Hava basıncı (kapalı) | 10.5kPa | 12kPa |
| Motor Hızı (kapalı) | 25800 devir | 27300rpm |
| Motor direği | 4 | 4 |
| Faz Direnci | 0,82 ohm | 1,53 ohm |
| Gürültü | 80 dBA | 80 dBA |
| Bilye | NMB Yüksek hızlı bilyalı rulman | |
| Sürüş motoru | 3 fazlı fırçasız DC motor | |
| Hall sensör açısı | 120° | |
| RPM-Puls | 1Hz=30rpm | |
| Sargı tipi | Delta | |
| Sargı Dayanımı Gerilimi | 500VDC (1 dakika) | |
| Yalıtım sınıfı | F Sınıfı | |
| Üfleyici ağırlığı | 490 gr | |
| IP derecesi | IP54 | |
| çalışma sıcaklığı | -20 ℃ ~ 50 ℃ | |
| Servis ömrü (40℃'nin altında) | 10000 saat | |
OWB9290 serisi fırçasız DC hava üfleyici
4: Ürün performansı
OWB9290 fırçasız DC fan değiştirme süresi
OWB9290 fırçasız DC üfleyici Performans eğrileri
5: Genel boyutlar
6: Bağlantı şeması
| Pim 4 | Kırmızı | +5V |
| Pim 5 | Mor | Salon A |
| Pim 6 | Yeşil | Salon B |
| Pim 7 | Gri | Salon C |
| Pim 8 | Siyah | GND |
| Pim 1 | Sarı | Motor fazı A |
| Pim 2 | Mavi | Motor fazı B |
| Pim 3 | Beyaz | Motor fazı C |
7:Dikkat
1: Maksimum hava basıncı altında çalışmayın, maksimum hava basıncında hava akışı çok küçüktür ve kullanımı güvenli değildir.
2: Girişe bir filtre takmak, üfleyicinin daha uzun servis ömrüne sahip olmasını sağlar.
3: Doğru dönüş yönü CCW'dir
4: Üfleyiciyi Yüksek sıcaklık, yüksek nem, yüksek manyetik alanlarda kullanmayın
5: Lütfen üfleyici için uygun güç kaynağı kullanın.
6:Uygun sürücü/denetleyici modeli için lütfen bizimle iletişime geçin.
|
|
