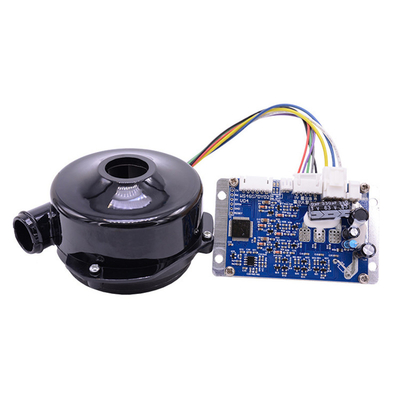

Ürün ayrıntıları:
|
| anma gerilimi: | 12Vdc | Anma akımı: | 6.5A |
|---|---|---|---|
| Sürüş Motoru: | 3 fazlı fırçasız motor | Hall sensör açısı: | 120° |
| Gürültü: | 80dB | Motor hızı: | 24000 devir |
| IP Derecesi: | IP54 | Net ağırlık: | 400g |
| Vurgulamak: | Su geçirmez Dc Üfleyici Fan,24000RPM Sanayi Üfleyici Fanı,IP54 Dc Soğutma Fanı |
||
1: Fırçasız DC Hava Üfleyici Özellikleri:
1. Su Geçirmezlik Seviyesi: IPX5~IP67, fanlar ıslak ortamlarda, dış mekanlarda veya su geçirmez korumalı su altında çalışabilir.
2. Kablo hattı: 2 kablo (kırmızı kablo: pozitif; siyah kablo: negatif)
3 kablo (kırmızı: pozitif; siyah: negatif; sarı: PWM)
4 kablo (kırmızı :pozitif;siyah :negatif;Sarı :PWM;beyaz:FG)
3. Ek işlev: otomatik yeniden başlatma, sıcaklık kontrol hızı, hız algılama, durma alarmı, su geçirmez vb.
4. Konnektörsüz varsayılan 220mm kablo uzunluğu, isteğiniz gibi özelleştirilebilir.onaylamak için sadece konektör resmine ve kablo sıralamasına ihtiyacımız var.
2: Fırçasız DC Hava Üfleyici Uygulamaları:
1: Tampon hava yastığı
2: Akıllı yakın tabure
3: Elektrik Tahrikli balgam-Enayi
4: Merkezi havalandırma sistemi
5: Hava temizleyici
6: El kurutma makinesi
7: Hava kabarcığı makinesi
8: Havalandırma cihazı
9: Elektrikli süpürge
10: solunum makinesi
11: hava pompası
12: Soğutma ekipmanı
3: Ürün Parametreleri
| modeli | OWB9250-240 | OWB9250-220 |
| Anma Gerilimi | 24VDC | 24VDC |
| Anma akımı (açık) | 6.5A | 5A |
| Hava akışı (açık) | 42 milyon3/H | 37 Milyon3/H |
| Motor Hızı (açık) | 24000 devir | 22000 devir |
| Anma akımı (kapalı) | 2.3A | 2.2A |
| Hava basıncı (kapalı) | 8kPa | 6.8kPa |
| Motor Hızı (kapalı) | 28500 devir | 26500 devir |
| Motor direği | 4 | 4 |
| Faz Direnci | 0,62 ohm | 0,66 Ohm |
| Gürültü | 80 dBA | 80 dBA |
| Bilye | NMB Yüksek hızlı bilyalı rulman | |
| Sürüş motoru | 3 fazlı fırçasız DC motor | |
| Hall sensör açısı | 120° | |
| RPM-Puls | 1Hz=30rpm | |
| Sargı tipi | Delta | |
| Sargı Dayanımı Gerilimi | 500VDC (1 dakika) | |
| Yalıtım sınıfı | F Sınıfı | |
| Üfleyici ağırlığı | 400 gr | |
| IP derecesi | IP54 | |
| çalışma sıcaklığı | -20 ℃ ~ 50 ℃ | |
| Servis ömrü (40℃'nin altında) | 10000 saat | |
4: Ürün performansı
OWB925024VDCfırçasızüfleyici geçiş süresi
OWB9250 fırçasız DC üfleyici Performans eğrileri
5: Genel boyutlar
6: Bağlantı şeması
| Pim 4 | Kırmızı | +5V |
| Pim 5 | Mor | Salon A |
| Pim 6 | Yeşil | Salon B |
| Pim 7 | Gri | Salon C |
| Pim 8 | Siyah | GND |
| Pim 1 | Sarı | Motor fazı A |
| Pim 2 | Mavi | Motor fazı B |
| Pim 3 | Beyaz | Motor fazı C |
7:Dikkat
1: Maksimum hava basıncı altında çalışmayın, maksimum hava basıncında hava akışı çok küçüktür ve kullanımı güvenli değildir.
2: Girişe bir filtre takmak, üfleyicinin daha uzun servis ömrüne sahip olmasını sağlar.
3: Doğru dönüş yönü CCW'dir
4: Üfleyiciyi Yüksek sıcaklık, yüksek nem, yüksek manyetik alanlarda kullanmayın
5: Lütfen üfleyici için uygun güç kaynağı kullanın.
