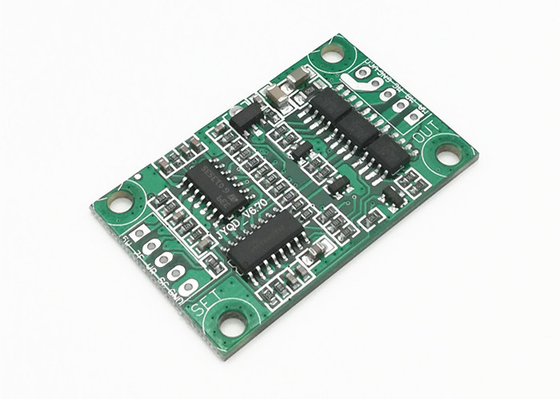

JYQD-V6.7 50W 24V 3A Hız Kontrollü Fırçasız Elektrik Motor Kontrol Cihazı

JYQD-V 6 serisi, üç fazlı fırçasız DC motorlar (Hall sensörü olmadan) için uygun bir sürücü kartıdır, yapısı eksiksiz ancak işlevseldir, kararlı çalışma ve uzun hizmet ömrüne sahiptir.PWM hız regülasyonu, yüksek ve düşük voltaj koruması ve hız darbe sinyali çıkışı işlevlerine sahiptir.Fanlarda, otomatik ayırma hatlarında, üfleyicilerde ve elektronik su pompalarında yaygın olarak kullanılır.Özel servis ve teknik destek sağlıyoruz.

JYQD-V6.7, gerekli standart işlevlere sahip çok kompakt boyutlu bir BLDC motor sürücü kartıdır, uygun fiyatı ve güvenilir performansı endüstriyel ve ticari uygulamalar için rekabetçidir. Dünya çapındaki müşteriler tarafından neredeyse 8 yıldır yaygın olarak uygulanmaktadır, olgun ve istikrarlı tasarımı birçok uygulama için yetkin.

Parametre

resimler

kablolama açıklaması

1. Güç bağlantı noktası

MA---- motor fazı A

MB---- motor fazı B

MC---- motor fazı C

GND----DC-

VCC---- DC +

2.Kontrol bağlantı noktası

5V-----Sürücü kartı dahili çıkış voltajı

SC---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.

Z/F---- Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.

sanal gerçeklik----Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, giriş PWM hız regülasyonu olduğunda GND ile bağlantı kurun, PWM frekansı: 1-20KHZ;Görev döngüsü %0-100

GND—Sürücü kartı dahili kontrolü için kullanılır

3. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

4.Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 2,54 mm

5. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin

Uygulama Notları

1.Motorun voltaj ve güç parametrelerinin belirtilen sürücü kartı aralığını aşmadığını doğrulayın.

2.JYQD-V6.7 sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir karttır.Motorun gücü 36W'ın altındaysa, soğutucu eklemesine gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.

3. Sürücü kartındaki 5V çıkış bağlantı noktası, harici aygıt bağlamayı yasaklar.Hız regülasyonu ve tersine çevirme için yalnızca kartın harici potansiyometresi ve anahtarı için geçerlidir.

4. Bu sürücü panosu,3 fazlı fırçasız sensörsüz motor, ancak doğrudan tüm 3 fazlı fırçasız sensörsüz motorlar için uygun değildir.Sürüş etkisi iyi değilse (başlangıç ​​titremesi, geri dönüş, motor yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlayamıyor gibi.) Müşteriler ayarlayabilir En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü kartının direnci ve kapasitansı (ayarın nasıl yapılacağı için eke bakın)

5. Lütfen JYQD-V6.7 sürücü kartının ters bağlantı korumasına sahip olmadığını, kutup bağlantısının ters olması durumunda sürücü kartına kalıcı olarak zarar vereceğini unutmayın.

6. JYQD-V6.7 sürücü kartındaki "SC" terminali, motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'den azdır.

Genel boyutları
