Ürün ayrıntıları:
|
| Salon sensörü: | EVET | Renk: | Mavi |
|---|---|---|---|
| Hız kontrolü: | EVET | Çalıştırma Gerilimi: | 12V-36V |
| Maksimum akım: | 16A | Çalışma sıcaklığı: | -20-85°C |
| Vurgulamak: | 500 W Elektronik Motor Kontrol Cihazı,JYQD-V7.3E3 Elektronik Motor Kontrol Cihazı,12 V BLDC Sürücü Kartı |
||
|
MODEL |
ÇALIŞMA SICAKLIĞI (°C) |
ÇALIŞMA GERİLİMİ (v) |
MAKS AKIM (A) |
SÜREKLİ ÇALIŞMA AKIMI (A) |
PWM HIZ REGÜLASYONU (1-20KHZ) |
ANALOG GERİLİM HIZ REGÜLASYONU (V) |
Hız darbe sinyali çıktı |
|

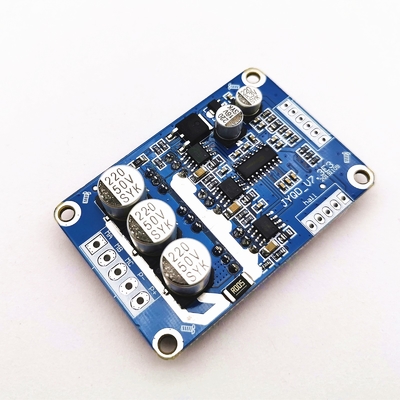

JYQD-V7.3E3 |
-20—85°C |
12V-36V |
16A |
15A |
Görev döngüsü %0-100 |
0-5V |
√ |
1. Hall sensörü bağlantı noktası
Ha--- salon bir
hb---Salon b
hc---Salon c
GND---GND
5V---5V çıkış
2. Kontrol portu
5V— Sürücü kartı dahili çıkış voltajı, harici potansiyometre veya hız ayarı ve ters çalışma için anahtar
Z/F—Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.
SG—Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100
EL—Bağlantı noktası kontrolünü etkinleştirin.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, çalışmayı yasaklamak için GND'yi bağlayın.
sinyal— Hız darbe sinyali çıkışı
GND—Sürücü panosu dahili kontrolü için kullanılır
3. Güç bağlantı noktası
MA---- motor fazı A
MB---- motor fazı B
MC---- motor fazı C
P-----DC-
P+---- DC +
4. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.
5. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm
6. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.
1. JYQD-V7.3E3, muhafazası ve soğutucusu olmayan sürücü kartıdır, motoru herhangi bir soğutucu olmadan 100 watt'ın altında çalıştırabilir, ancak normal havalandırmaya ihtiyaç duyar.
2. Hall ile 120°'de Hall fırçasız dc motora uygulanabilir, tüm üreticilerin Hall hattı dizisi karşılık gelmez, en iyi sürüş etkisini elde etmek için Hall hattı dizisini veya motor üç fazlı hat dizisini gerçek duruma göre ayarlayabilirsiniz. .
3. Sürücü kartındaki 5V çıkış bağlantı noktasının harici güç ekipmanı bağlaması yasaktır.Yalnızca harici potansiyometre veya hız ayarı, komütasyon ve etkinleştirme işlemi için anahtar için geçerlidir.
4. Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.
