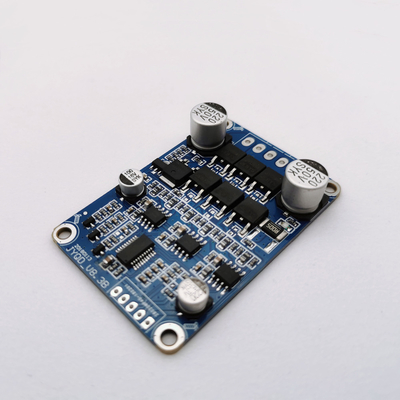

Yüksek Akım 15A 12-36V Fırçasız Motor Kontrol Hızı Darbe Sinyal Çıkışı

Yüksek Akım 15A 12-36V Fırçasız Motor Kontrol Hızı Darbe Sinyal Çıkışı

Ürünlerimiz kompakt boyutlara ve verimli tasarıma sahiptir, dünya çapında birçok şirket tarafından 3 yıl boyunca seçilmiştir ve genel olarak güzel geri bildirimler almıştır.

BLDC motor (sensörsüz)/üfleyici/elektrikli fan/elektrikli su pompası/lojistik otomasyonun kontrol bölümünde yaygın olarak kullanılırlar...

Ürün parametresi ve özellikleri

Uygulama Notları

1. Motorun voltaj ve güç parametrelerinin belirtilen sürücü kartı aralığını aşmadığını onaylayın.
Bu sürücü kartı, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak doğrudan tüm 3 fazlı fırçasız sensörsüz motorlar için uygun değildir.

2. Eğersürüş etkisi iyi değil (başlangıç ​​titremesi, geri vites, motor yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve başlayamıyor)yük ile.) Müşteriler, sürücü panosunun direncini ve kapasitansını En iyi sürüş efektini elde etmek için gerçek durum (ayarın nasıl yapılacağı için eke bakın)

3. Muhafaza ve soğutucu olmadan JYQD_V8.3E sürücü kartı.Motorun gücü 60W'ın altındaysa, soğutucu eklemesine gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motorun gücü 60W'tan fazlaysa, aşağıdaki şemadaki gibi soğutucu eklemelidir.

4. Lütfen JYQD_V8.3E sürücü kartının ters bağlantı koruması olmadığını unutmayın. polarite bağlantısı tersine çevrilirse sürücü panosuna kalıcı olarak zarar verir.

5. Sürücü kartındaki 5V çıkış bağlantı noktası, harici aygıt bağlamayı yasaklar.Yalnızca aşağıdakiler için geçerlidir:

hız regülasyonu ve tersine çevirme için kartın harici potansiyometresi ve anahtarı.

6. JYQD_V8.3E sürücü kartındaki "M" terminali, motor hızı darbe çıkış sinyalidir (itme-çekme

çıkış) ve maksimum çıkış akımı 5ma'dan azdır.

Bağlantı şeması

1. Güç bağlantı noktası

MA---- motor fazı A

MB---- motor fazı B

MC---- motor fazı C

GND----DC-

VCC---- DC +

2.Kontrol bağlantı noktası

5V-----Sürücü kartı dahili çıkış voltajı

M---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali

Z/F---- Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.

SG----Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100

GND—Sürücü kartı dahili kontrolü için kullanılır

3. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

4.Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

5. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.

Boyutsal çizim
