Elektrikli El Aletleri için 24V Giriş 500W DC Fırçasız Motor Sürücü Kartı

DC Fırçasız Motor Sürücü Kartı, 12V-36V Giriş Voltajı,0-100% Hız Kontrol Aralığı

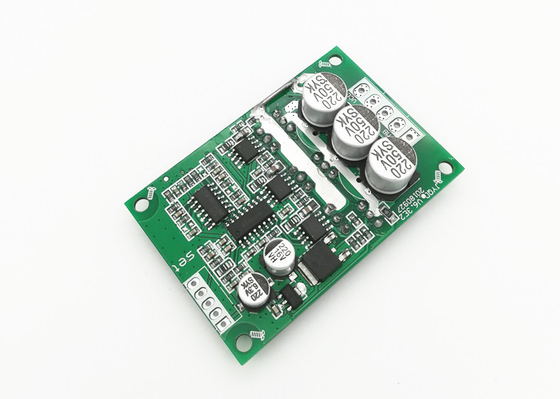

BLDC Sürücü Kartı olarak da bilinen JYQD-V6.3E2 DC Fırçasız Motor Sürücü Kartı, 63mm*42.5mm*17mm boyutunda bir Doğru Akım Fırçasız Motor Sürücü Kartıdır.±%0,5'lik etkileyici bir hız düzenleme doğruluğuna, 1:100'lük bir hız düzenleme aralığına ve %0-100'lük bir hız kontrol aralığına sahiptir.Kart, çeşitli uygulamalar için DC fırçasız motoru kontrol etmenin güvenilir ve verimli bir yolunu sunar.

Özellikler:

• DC Fırçasız Motor Sürücü Kartı
• Doğru Akım Fırçasız Motor Sürücü Kartı
• DC Motor Fırçasız Sürücü Kartı
• Hız Kontrol Modu:PWM/Gerilim
• PWM Frekansı:1-20KHz
• Boyut:63mm*42,5mm*17mm
• Hız Düzenleme Doğruluğu:±%0,5
• Hız Kontrol Aralığı:%0-100

Uygulamalar:

JUYI JYQD-V6.3E2 Fırçasız DC Sürücü Kartı, doğru akım fırçasız motor sürücü kartı uygulamaları için mükemmel bir çözümdür.%0-100 PWM Görev Döngüsü, ±%0,5 Hız Kontrol Doğruluğu, -20°C~+85°C Çalışma Sıcaklığı aralığı ve 0-100°C Hız Kontrol Aralığı ile bir PWM/Voltaj hız kontrol moduna sahiptir. %.Bu Fırçasız DC Sürücü Kartı Çin'de üretilmiştir ve mükemmel kararlılık ve güvenilirlik sunarak endüstriyel ve ticari uygulamalar için idealdir.

JUYI JYQD-V6.3E2 Fırçasız DC Sürücü Kartı, güvenilir ve hassas hız kontrolünün çok önemli olduğu robotik, endüstriyel otomasyon ve üretim gibi uygulamalar için mükemmeldir.Ayrıca HVAC sistemleri, pompalar, asansörler ve tıbbi ekipman gibi yüksek hız kontrol hassasiyetinin gerekli olduğu uygulamalar için de uygundur.Fırçasız DC Sürücü Kartı ayrıca aydınlatma ve elektrik sistemleri gibi hız ve tork kontrolünün gerekli olduğu uygulamalarda kullanım için idealdir.

JUYI JYQD-V6.3E2 Fırçasız DC Sürücü Kartı, mükemmel stabilite ve güvenilirlik sunduğu için doğru akım fırçasız motor sürücü kartı uygulamaları için ideal bir seçimdir.Ayrıca PWM/Voltaj hız kontrol modu, %0-100 PWM Görev Döngüsü, ±%0,5 Hız Kontrol Doğruluğu, -20°C~+85°C Çalışma Sıcaklığı aralığı ve %0-100 Hız Kontrol Aralığı.

Teknik parametreler:

Boyutsal çizim

Sıkma diyagramı

1. Güç girişi

MA ---- motor fazı A

MB ---- motor fazı B

MC---- motor fazı C

GND----DC-

VCC----DC +

2. Kontrol portu

Z/F---- Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.

VR ----Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100

GND—Sürücü kartı dahili kontrolü için kullanılır

5V -----Sürücü kartı dahili çıkış voltajı

Sinyal ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.

3. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

4. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

5. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.

Destek ve Hizmetler:

Teknik destek ekibimiz, kurulum veya bakımla ilgili sorularınız için size yardımcı olabilir.BLDC Sürücü Kartını kurmanıza, yapılandırmanıza ve kullanmanıza yardımcı olacak adım adım talimatlar sunuyoruz.Ayrıca, ürünü anlamanıza ve kullanmanıza yardımcı olacak teknik belgeler ve eğitimlerden oluşan bir veri tabanımız da var.

BLDC Sürücü Kartı teknik desteğimiz ve hizmetlerimizle ilgili herhangi bir soru veya sorunuz için lütfen bizimle iletişime geçmekten çekinmeyin.
