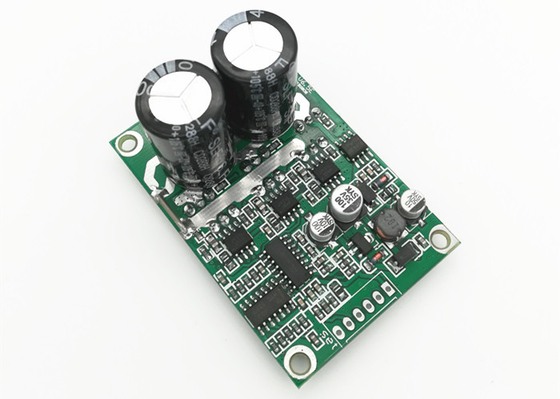

PWM Frekans Hız Düzenlemeli 700W DC Fırçasız Motor Sürücü Kartı

PWM Frekansı 1-20KHz ve Çalışma Sıcaklığı -20 ℃ ~ + 85 ℃ ile DC Fırçasız Motor Sürücü Kartı

Ürün Açıklaması:

DC Fırçasız Sürücü Kartı olarak da bilinen Doğru Akım Fırçasız Sürücü Kartı, DC Fırçasız motorları kontrol etmek için özel olarak tasarlanmış gelişmiş bir motor sürücüsüdür.±%0,5'lik olağanüstü hız düzenleme doğruluğuna sahip, yüksek performanslı, yüksek verimli bir BLDC Sürücü Kartıdır.36V'tan 72V DC'ye kadar geniş bir giriş voltajı aralığı ile tamamen uyumludur ve 16A'e kadar maksimum akımı destekleyebilir.Kartın boyutu küçüktür (63mm*42.5mm*33mm) ve hız kontrol aralığı %0-100'dür.DC fırçasız motorların güvenilir ve sorunsuz çalışması için tasarlanmıştır.

Özellikler:

• Ürün adı:Fırçasız DC Sürücü Kartı
• Giriş gerilimi:36V-72VDC
• PWM Görev Döngüsü:%0-100
• Çalışma sıcaklığı:-20°C~+85°C
• Renk:Yeşil
• Boyut:63mm*42,5mm*33mm
• Ürün tipi:DC Fırçasız Motor Sürücü Kartı
• Ürün modeli:BLDC Sürücü Kartı

Bağlantı şeması:

1.Kontrol bağlantı noktası

1. 5V -----Sürücü kartı dahili çıkış voltajı
2. Sinyal ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.
3. Z/F---- Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.
4. VR ----Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100
5. GND—Sürücü kartı dahili kontrolü için kullanılır
6. Tork— Tork ayarı kullanımına başlamak için, bu işlevi kullanmadan önce kart üzerindeki sabit tork dirençlerini çıkardığınızdan emin olun (kullanmadan önce bu işlevi kullanmak istiyorsanız bizimle iletişime geçin)

2.Güç bağlantı noktası

MA ----motor fazı A MB ---- motor fazı B MC---- motor fazı C GND----DC-

VCC----DC +

3. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

4.Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

5. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.

Boyutlu çizim:

Uygulamalar:

JUYI JYQD-V6.5E DC Fırçasız Motor Sürücü Kartı, DC fırçasız motorların hassas hız regülasyonu için mükemmel bir çözümdür.Bu DC Fırçasız Sürücü Kartı, ±%0,5'lik hız düzenleme doğruluğu ile yüksek doğruluk sağlamak için dikkatlice tasarlanmıştır ve 36V-72V arasında geniş bir çalışma voltajı ve maksimum 16A akım sunar.63mm*42.5mm*33mm boyutuyla bu DC Motor Fırçasız Sürücü Kartı küçük ve kompakttır, bu da onu çok çeşitli uygulamalar için uygun hale getirir.JYQD-V6.5E ayrıca -20℃~+85℃ gibi geniş bir çalışma sıcaklığı aralığı sunarak çeşitli ortamlarda güvenilir performans sağlar.

Teknik parametreler:

özelleştirme:

SSS:

C: BLDC Sürücü Kartının Marka Adı JUYI'dir.

C: BLDC Sürücü Kartının Model Numarası JYQD-V6.5E'dir.

C: BLDC Sürücü Kartı Çin'de üretilmektedir.

C: BLDC Sürücü Kartı, su pompaları, endüstriyel otomasyon gibi çeşitli endüstriyel uygulamalar için uygundur.
