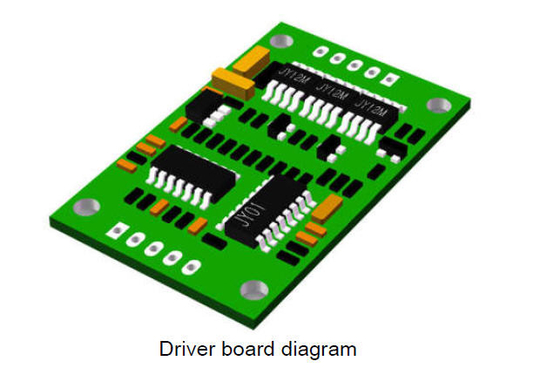

Otomasyon Kontrolü için 12V/24V DC BLDC Motor Sürücü Kartı

Ürün Açıklaması:

JYQD-V6.7 DC Fırçasız Sürücü Kartı, doğru akım uygulamaları için tasarlanmış güçlü ve çok yönlü bir fırçasız DC sürücü kartıdır.3A'e kadar akım sağlama ve hem 12V hem de 24V DC giriş voltajlarında çalışma yeteneğine sahiptir.Kullanıcıların fırçasız DC motorlarının hızını ayarlamasına izin veren bir analog voltaj hız düzenlemesine sahiptir.Bu Fırçasız DC Sürücü Kartı, robotik, otomatik makineler ve daha fazlası gibi çeşitli uygulamalar için idealdir.

Özellikler:

• Ürün adı:DC Fırçasız Motor Sürücü Kartı
• Çalışma sıcaklığı:-20°C~+85°C
• Hız Kontrol Aralığı:%0-100
• Renk:Yeşil
• Analog voltaj hız regülasyonu:Evet
• PWM Frekansı:1-20KHz
• Ürün tipi:Doğru Akım Fırçasız Motor Sürücü Kartı
• Ürün tipi:Doğru Akım Fırçasız Sürücü Kartı

Teknik parametreler:

Sıkma Şeması:

1. Kontrol portu

5V -----Sürücü kartı dahili çıkış voltajı

SC ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.

Z/F---- Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.

VR ----Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100

GND—Sürücü kartı dahili kontrolü için kullanılır

2. Güç girişi

MA ---- motor fazı A

MB ---- motor fazı B

MC---- motor fazı C

GND----DC-

VCC----DC +

3. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

4. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

5. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.

Boyut Çizimi:

Uygulamalar:

buJUYI JYQD-V6.7 Fırçasız DC Sürücü Kartıçeşitli uygulamalar için tasarlanmış güvenilir ve çok yönlü bir DC fırçasız motor sürücü kartıdır.Bir hız darbe sinyali çıkışı, ±%0,5 hız düzenleme doğruluğu, %0 ila 100 arasında bir PWM görev döngüsü ve bir analog voltaj hız düzenlemesi ile donatılmıştır.Bu doğru akım fırçasız motor sürücü kartı, robotik, ev aletleri, endüstriyel otomasyon ve diğer motorlu ekipman gibi uygulamalar için idealdir.Dayanıklıdır ve mükemmel kontrol yetenekleriyle üstün performans sunar.JUYI JYQD-V6.7 Fırçasız DC Sürücü Kartının gelişmiş bir kullanıcı deneyimi ve gelişmiş motor kontrolü sağlayacağı kesindir.

özelleştirme:

• Marka adı: JUYI
• Model Numarası: JYQD-V6.7
• Menşe Yeri: Çin
• Renk: Yeşil
• Maksimum Akım: 3A
• Çalışma Sıcaklığı: -20℃~+85℃
• Hız darbe sinyali çıkışı: Evet
• Çalışma Gerilimi: 12V/24V DC

DC fırçasız sürücü panosu veya doğru akım fırçasız sürücü panosu olarak da bilinen bu DC motor fırçasız sürücü panosu, JUYI tarafından tasarlanmış ve üretilmiştir.Model numarası JYQD-V6.7'dir ve yeşil renge boyanmıştır.-20℃~+85℃ çalışma sıcaklığı aralığına ve maksimum 3A akıma sahiptir.Ek olarak, hızlı darbe sinyali verebilir ve 12V veya 24V DC'de çalışır. Özel servis ve teknik destek sağlıyoruz.

SSS:

• Q:Bu BLDC Sürücü Kartının Marka Adı nedir?
  A:Bu BLDC Sürücü Kartının Marka Adı JUYI'dir.
• Q:Bu BLDC Sürücü Kartının Model Numarası nedir?
  A:Bu BLDC Sürücü Kartının Model Numarası JYQD-V6.7'dir.
• Q:Bu BLDC Sürücü Kartı nerede üretilir?
  A:Bu BLDC Sürücü Kartı Çin'de üretilmiştir.
• Q:Bu BLDC Sürücü Kartı hangi uygulamalar için kullanılabilir?

 A:Bu BLDC Sürücü Kartı, robotik, endüstriyel otomasyon ve tıbbi sistemler gibi çeşitli uygulamalar için kullanılabilir.
