Hız regülasyonu PWM Frekansı 1-20KHz ile 12V/24V DC BLDC Sürücü Kartı

PWM Frekanslı 12V/24V DC BLDC Sürücü Kartı 1-20KHz Analog Voltaj Hız Düzenlemesi

Ürün Açıklaması:

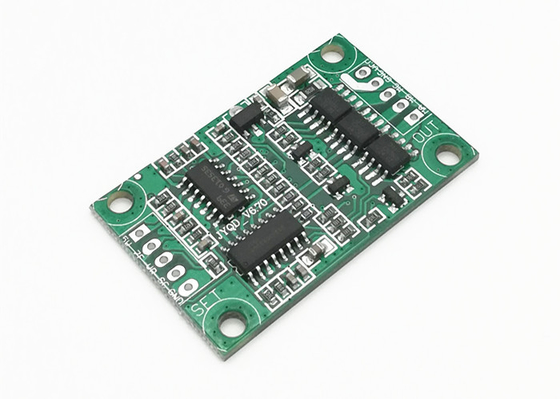

BizimDC Fırçasız Sürücü Kartı, Ayrıca şöyle bilinirDoğru Akım Fırçasız Sürücü KartıveyaDC Motor Fırçasız Sürücü Kartı, yüksek performanslı bir BLDC (Fırçasız DC Motor) sürücü kartıdır.DC fırçasız motor uygulamaları için mükemmel performans ve güvenilirlik sağlamak üzere tasarlanmıştır.Kart, -20℃~+85℃ çalışma sıcaklığı aralığı, PWM/Voltaj hız kontrol modu, %0-100 hız kontrol aralığı ve yeşil renk dahil olmak üzere çok çeşitli özelliklerle donatılmıştır.Bu kart, DC fırçasız motorun hassas kontrolünü ve güvenilir çalışmasını gerektiren herhangi bir uygulama için mükemmel bir seçimdir.

Özellikler:

• Ürün adı:BLDC Sürücü Kartı
• PWM Frekansı:1-20KHz
• Hız darbe sinyali çıkışı:Evet
• Çalışma gerilimi:12V/24VDC
• Maksimum akım:3 A
• Ürün modeli:JYQD-V6.7
• Uzmanlık:DC Fırçasız Sürücü Kartı, DC Motor Fırçasız Sürücü Kartı

Teknik parametreler:

Uygulamalar:

JUYI JYQD-V6.7 Doğru Akım Fırçasız Sürücü Kartı, fırçasız DC motorların hızını ve yönünü kontrol etmek için tasarlanmış, güvenilir ve güçlü bir DC sürücü kartıdır.PWM ve voltajın hız kontrol modu, 12V/24V DC giriş voltajı, hız darbe sinyali çıkışı ve 12V/24V DC çalışma voltajı özelliklerine sahiptir.Robotik, otomasyon ve endüstriyel otomasyon gibi motorun hızının ve yönünün hassas kontrolünü gerektiren uygulamalar için idealdir.

Bu BLDC sürücü kartı, robotik kollar, lineer aktüatörler, 3D yazıcılar ve otomatik üretim hatları dahil olmak üzere çok çeşitli uygulamalar için çok uygundur.Motorun hızının ve yönünün düzgün ve hassas kontrolünü sağlayarak oldukça verimli olacak şekilde tasarlanmıştır.Kart ayrıca aşırı voltaj koruması, kısa devre koruması ve aşırı akım koruması gibi yerleşik güvenlik özelliklerine sahiptir.

Boyut Çizimi:

Sıkma Şeması:

1. Kontrol portu

5V -----Sürücü kartı dahili çıkış voltajı

SC ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.

Z/F---- Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.

VR ----Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100

GND—Sürücü kartı dahili kontrolü için kullanılır

2. Güç girişi

MA ---- motor fazı A

MB ---- motor fazı B

MC---- motor fazı C

GND----DC-

VCC----DC +

3. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

4. Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

5. Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.
