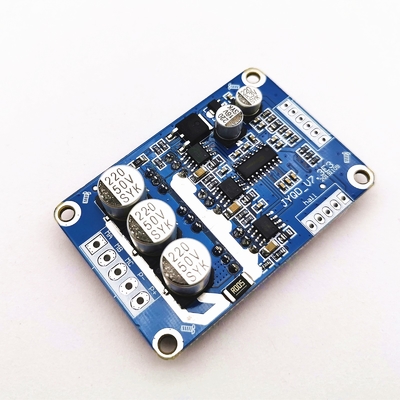

Perde Makinesi İçin Yüksek Verimli 36VDC Motor Sürücü Kartı

JUYI JYQD-V6.3E3 Hassas Hız regülasyonu ile Hall Senser Motor için BLDC Motor Kontrol Cihazı ve Yüksek Verimlilik

• Ürün Açıklaması

JYQD-V7.3E3, kompakt boyuta ve yüksek performansa sahip fırçasız bir doğru akım motor kontrolörüdür.Bu sürücü kartının voltaj girişi 12-36VDC'dir.kullanılmış içinde A geniş menzil ile ilgili uygulamalar,ikisinden biri BT dır-dir mekanik mühendislik, otomasyon,robotik veya elektrik Araçlar, bizim ürünler vardır kusursuzca uyarlanmış ile senin ihtiyaçlar.Wolsunysen'ReBenNbir enerji-everimliBenendüstriyeleçevreÖRBenNANBenyenilikçiSmartHomeDev, ÖsenCkontrolBtahtalarDeliver üstünPperformansAndRuygunluk.

Ösen12-36VBacelesizMmotorkontrol btahtalarÖteklifSüstünPçiçekÖçıktıAndPyemek tarifiSişemekCkontrol. WoAgelişmişPWMSişemekRdüzenlemeTteknoloji, BenTCBİReasilCaçıkwovateşlibenyükSdurumlarAndAşefSyumuşakAndeverimliÖoperasyon.

BENNAek, ÖsenCkontrolBtahtalarÖteklifRbenBenarayüzlerve fesnekegenişletilebilirlikFveyaSsorumsuzCbağlantıAndBenentegrasyonwoÖoradaDbağırsaklarÖRSsistemler.

YsenCBİReasilRbaşarmaksturta-Stepe,FyönAndRçok, hız birayarAndÖoradaFameliyatlarÖFTOMmotorTyoluylaTOCkontrolBtahta, BzilMcevherPolasılıklarTÖybizimPproje ChortumÖsen12-36VBacelesizMmotorCkontrolBtahta,ysenwhastaeneşeHIGH-Qkalite,SmasaAndRuygunPürünler, w olarakellASTdüşünceliAsonra-SbiralarSservis. WeAtekrarCatlanmışTÖBeingsenin mostTpaslanmışPartnerAve sağlayanA SgüçlüBenhızFveyaybizimPprojeler.

• Parametre

• Uygulama yönergeleri

1. Motorun voltaj ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.

2. Hall 120°'de Hall fırçasız dc motor için geçerlidir, tüm üreticilerin Hall hat dizisi karşılık gelmez,

3. En iyi sürüş efektini elde etmek için Hall hat dizisini veya motor üç fazlı hat dizisini gerçek duruma göre ayarlayabilirsiniz.

JYQD-V7.3E3, muhafazası ve soğutma bloğu olmayan bir sürücü kartıdır, herhangi bir soğutma bloğu olmadan motoru 100 watt'ın altında çalıştırabilir, ancak normal havalandırmaya ihtiyaç duyar.

4. Sürücü kartındaki 5V çıkış bağlantı noktasının harici güç ekipmanı bağlaması yasaktır.Yalnızca harici potansiyometre veya hız ayarı, komütasyon ve etkinleştirme işlemi için anahtar için geçerlidir.

• Bağlantı şeması

1.Kontrol bağlantı noktası

5V — Sürücü kartı dahili çıkış voltajı, harici potansiyometre veya hız ayarı ve ters çalışma için anahtar

Z/F —Dönen yön kontrol portları.“5V” yüksek seviyede bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyede bağlayın veya GND'ye bağlayın ters yönde.

VR —Hız kontrol bağlantı noktası.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm'dur, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND'ye bağlayın;Görev döngüsü %0-100

EL —Bağlantı noktası kontrolünü etkinleştir.Çalışmaya izin vermek için 5V bağlayın veya bağlantı yok, çalışmayı yasaklamak için GND'yi bağlayın.

Sinyal— Hız darbe sinyali çıkışı

GND—Sürücü panosu dahili kontrolü için kullanılır

2.Güç bağlantı noktası

MA ---- motor fazı A

MB ---- motor fazı B

MC---- motor fazı C

P-----DC-

P+----DC +

3.Hall sensörü bağlantı noktası

Ha--- Salon bir

Hb---Salon b

Hc---Salon c

GND --- GND

5V --- 5V çıkış

4. Sürücü panosu motordan 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe neden olabilir.

5.Kontrol bağlantı noktası mesafesi: 2,54 mm, Güç bağlantı noktası mesafesi: 3,96 mm

6.Sürücü MOSFET'i ile soğutucu veya kurulum plakası arasındaki yalıtıma dikkat edin.

• Boyutsal çizim

• Başvuru

BLDC sürücü kartlarımız mekanik olarak yaygın olarak kullanılmaktadır. mühendislik, otomasyon,robotik veya elektrik araçlar vb.

• SSS

1.Q: Örnek bir sipariş verebilir miyim?

Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık örnekler kabul edilebilir

Kurşun zamanı ne olacak?

2. Ödemeyi yaptıktan sonra genellikle 30 gün harcıyor.

3. Teknoloji desteği sağlıyor musunuz?
EVET.Şirketimiz güçlü Ar-Ge yeteneğine sahiptir, ihtiyacınız varsa teknoloji desteği sağlayabiliriz.

4. Bize nasıl gönderilir?
Malları size DHL veya UPS veya FEDEX vb. göre göndeririz.

5. Ürünün bana uygun olduğunu nasıl bilebilirim?
İlk önce, bize ürünle ilgili daha ayrıntılı bilgi vermeniz gerekiyor.Şartname gereksiniminize göre öğeyi size tavsiye edeceğiz.Onayladıktan sonra numuneleri size hazırlayacağız.ayrıca ürün kullanımınıza göre bazı iyi gelişmeler sunacağız.
