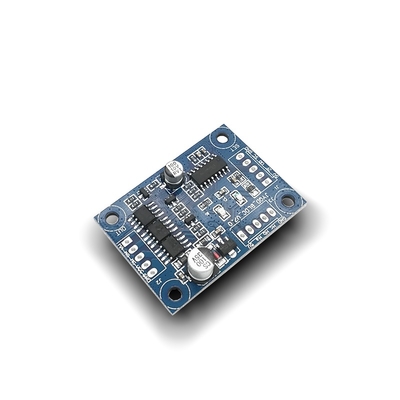

JYQD-V7.0 BLDC Motor Sürücüsü 12-24VDC 50W PWM Kontrollü

Ürünler

Özel Pompalar

Bizimle İletişim

amigodeng@czowo.com

+86-18994777701

Şimdi iletişime geçin

JYQD-V7.0 BLDC Motor Sürücüsü 12-24VDC 50W PWM Kontrollü

Adedi:	1
fiyat:	$3.60-5

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Jiangsu, Çin

Marka adı

Bextremeshell

Model numarası

JYQD-V7.0

Giriş voltajı:

12-24VDC

Nominal Güç:

Maksimum güç:

Maksimum akım:

Kontrol algoritması:

Kare dalgası

Boyutlar:

45mm x 32mm x 10mm

Hız kontrolü:

PWM/0-5V

Hız Geri Bildirimi:

Çalışma sıcaklığı:

-10 ℃ ila 60 ℃

PWM frekansı:

1k-20khz

PWM görev döngüsü:

% 0-100

PWM genliği:

Kontrol bağlantı noktası mesafesi:

2.54 mm

Güç bağlantı noktası mesafesi:

3,96 mm

Motorlu tip:

Salon sensörü motoru

Vurgulamak:

PWM kontrollü BLDC motor sürücüsü

12-24VDC BLDC sürücü kartı

50W BLDC motor kontrolcüsü

Ürün Tanımı

JYQD-V7.0 BLDC Motor Sürücüsü

12-24VDC girişi, MAX 50W güç, PWM kontrolü ile Arduino uyumlu

Ürün özellikleri

Aksesuar türü	Motorlu sürücü
İle kullanım için	BLDC Motoru

BLDC Motor Sürücü Özellikleri

Model No.:JYQD-V7.0
Güç girişi:12-24VDC
Nominal Güç:50W
Uygunluk:Salon sensörü motoru
Max Power:70W
Max Current:3a
Koruma:Aşırı akım, kısa devre, aşırı voltaj, voltaj altında, kilitli rotor, aşırı ısınma
Kontrol Algoritmaları:Kare dalga
Boyutlar:45mm × 32mm × 10mm
Hız Kontrolü:PWM/0-5V
Hız Geri Bildirim Sinyal Çıkışı:Evet
Çalışma sıcaklığı:-10 ℃ ila 60 ℃

BLDC Motor Sürücü Uygulamaları

JYQD-V7.0 BLDC Motor Sürücü Kartı, DC fırçasız motorları%0 ila%100 arasında hassas hız regülasyonu ile kontrol etmek için tasarlanmıştır. Kare dalga kontrol algoritmaları stabilite ve doğruluğu sağlar ve bu da onu çeşitli uygulamalar için uygun hale getirir.

Ortak uygulamalar

Elektrikli kaykay

Elektrikli scooter

Elektrikli sandalye

Uçurganlık

Dronlar

Elektrikli tek bisiklet

Elektrikli moped

Electric Go kart

RC Arabası

Endüstriyel robot

Lojistik konveyör bant

Otomasyon ekipmanı

CNC makineleri

Kendi kendine tahrikli çim biçme makineleri

Tüketici Elektroniği

Ev aletleri

Endüstriyel ekipman

BLDC Motor Sürücü Görünümü

Uygulama Yönergeleri

Motorun voltajı ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.
120 ° 'de salonlu salon fırçasız DC motoru için geçerlidir. Optimal sürüş efekti için salon hattı dizisini veya motorlu üç fazlı çizgi dizisini ayarlamanız gerekebilir.
Bu sürücü tahtası konut ve soğutucu olmadan gelir. Motorları 50 watt'ın altına aldırabilir, ancak normal ventilasyon gerektirir.
5V çıkış portu yalnızca harici potansiyometre veya hız ayarlaması, komisyon ve etkinleştirme işlemi içindir. Harici güç ekipmanlarını bağlamayın.

BLDC Motor Sürücü Kabloları

Kontrol bağlantı noktası

5V:Sürücü kartı harici potansiyometre veya anahtar için dahili çıkış voltajı
Z/F:Dönen Yön Kontrol Portları (5V = İleri, GND = Ters)
VR:Hız Kontrol Portu (0.1V-5V analog veya PWM girişi)
SC:Bağlantı Noktası Kontrolünü Etkinleştir (5V = İşlem'e İzin Ver, GND = Yasak İşlem)
GND:Sürücü tahtası iç kontrolü için zemin

Güç limanı

Ma, MB, MC:Motor aşaması bağlantıları
P+, p-:DC güç girişi

Salon Sensörü bağlantı noktası

Ha, HB, HC:Salon Sensörü Bağlantıları
GND, 5V:Salon sensörleri için güç

Önemli Notlar:

Sürücü tahtası motordan 50 cm'den fazlaysa, korumalı kablolar kullanın
Kontrol bağlantı noktası mesafesi: 2.54mm, güç bağlantı noktası mesafesi: 3,96mm
Sürücü MOSFET ve WIFTSINK/TSÖK Plakası arasında uygun yalıtım sağlayın

BLDC Motor Sürücü Boyutları

Üretim tekniği

Paketleme bilgileri

BLDC motor sürücüsü, bireysel bir antistatik torbada iyi paketlenmiştir.

Sık sorulan sorular

Kurşun zamanı

Örnek: 5 gün
Kitle Siparişi: 2-3 hafta

Asgari sipariş miktarı

Tüm seri ürünler için 1 set

Garanti

Teslimat tarihinden 12 ay

Teknik destek

1'e 1 hizmet ve teknik destek
